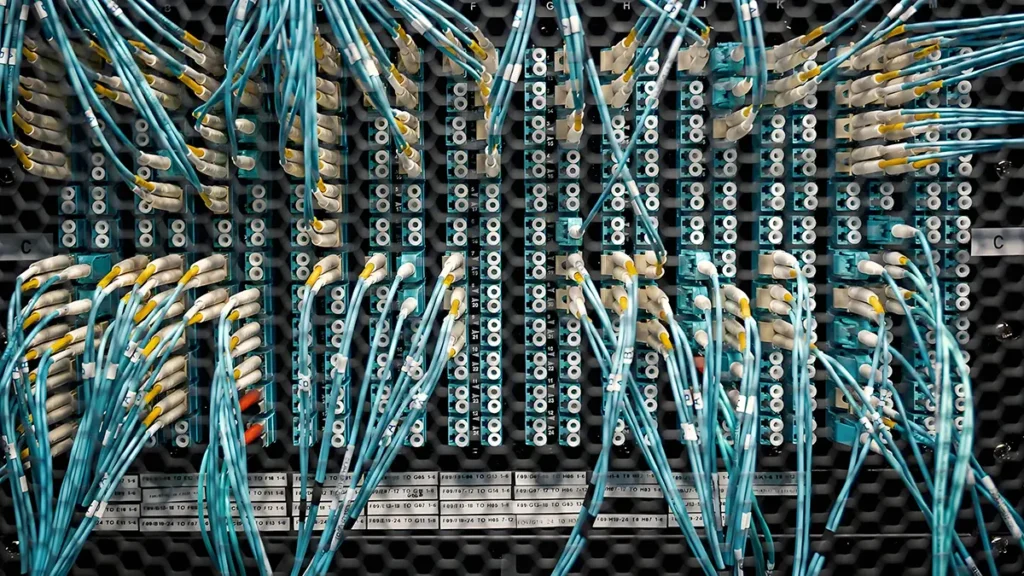

Si vous avez déjà pénétré dans un centre de données ou une salle de serveurs, ou même si vous avez simplement regardé de près un équipement de réseau, vous avez probablement vu cela. Des rangées d'appareils reliés par des câbles fins et colorés, chacun doté d'un petit connecteur branché proprement sur un port. Ils ressemblent un peu à des câbles Ethernet, mais en plus précis, plus délicats.
C'est ce que nous appelons cordons de raccordement pour fibres optiques. Certains les appellent aussi cavaliers de fibre, mais dans la plupart des cas, le terme "cordon de raccordement" est le plus courant.
Lorsque j'ai commencé à travailler dans ce secteur, je n'en pensais pas grand-chose. Ils avaient l'air assez simples. Mais plus je travaillais avec eux, plus je me rendais compte qu'il se passait en fait beaucoup de choses derrière quelque chose d'apparemment si simple.
Cet article s'adresse donc en partie aux débutants qui veulent comprendre les cordons de raccordement à partir de zéro, et en partie à moi-même, pour organiser les connaissances en un seul endroit. Car honnêtement, il est facile d'oublier certains de ces détails.
Si vous connaissez déjà les bases et que vous souhaitez en savoir plus sur l'achat, vous pouvez passer à la suite. Cliquez ici pour sauter.
Mais si vous êtes novice, il vaut la peine de suivre cette procédure étape par étape.
TABLE DES MATIÈRES
Qu'est-ce qu'un cordon de raccordement en fibre optique ?
Si je devais l'expliquer en une phrase, je dirais : un cordon de raccordement en fibre optique est simplement un câble en fibre optique avec des connecteurs aux deux extrémités, utilisé pour connecter deux appareils et transmettre des signaux optiques entre eux.
C'est la façon la plus simple de le comprendre. Vous branchez une extrémité dans un interrupteur ou ODF, Le signal se propage dans la fibre entre les deux. Il s'agit essentiellement de la connexion du “dernier mètre” ou des “derniers mètres” dans la plupart des systèmes de fibre optique.
Si vous souhaitez une définition un peu plus formelle, il s'agit d'un assemblage de fibres terminées conçu pour une interconnexion optique flexible et rapide. Mais dans la vie réelle, il est beaucoup plus pratique de penser qu'il s'agit d'un “pont” entre des dispositifs.
Comme il se compose essentiellement d'un câble et de deux connecteurs, la façon la plus simple de le comprendre est de séparer ces deux parties et de les examiner séparément.
Ce qu'il y a dans le câble : Structure et diamètres courants
La partie câble d'un cordon de raccordement à fibre optique est en fait beaucoup plus simple qu'un câble à fibre optique complet, mais il y a tout de même quelques détails importants à comprendre.
Au centre, il y a le la fibre optique elle-même, qui est constitué d'un noyau de verre et d'un revêtement. C'est par là que passe la lumière. Autour d'elle, il y a généralement un revêtement tampon qui protège la fibre des contraintes mécaniques, puis une couche externe qui protège la fibre des contraintes mécaniques. veste qui offre une protection physique et de la flexibilité.
Par rapport aux câbles à fibres optiques extérieurs qui comportent plusieurs couches, des éléments de résistance et des structures étanches, les cordons de raccordement sont conçus pour être flexibles et faciles à utiliser, de sorte que leur structure est délibérément simplifiée.
Une chose que l'on oublie souvent, c'est la diamètre du cordon de raccordement, Ce diamètre est en fait assez important en fonction de l'endroit et du mode d'utilisation. Les diamètres les plus courants sont les suivants :
- 0,9 mm → très fin, souvent utilisé à l'intérieur d'un équipement ou pour des fils de fer
- 1,2 mm / 1,6 mm → applications légères et flexibles
- 2,0 mm → très courant pour les cordons de raccordement intérieurs
- 3,0 mm → plus épais, plus robuste, mieux adapté aux manipulations fréquentes
Dans la pratique, les câbles de 2,0 mm et de 3,0 mm sont les plus utilisés. Les câbles plus fins permettent de gagner de la place et sont plus faciles à gérer dans les environnements à haute densité, tandis que les câbles plus épais offrent une meilleure résistance mécanique et une plus grande durabilité.
Ainsi, même s'il s'agit d'un “simple câble”, sa structure et son diamètre ont déjà une incidence sur les performances, la durabilité et les scénarios d'application.
Single Mode vs Multimode - Pas seulement une étiquette, mais une différence fondamentale
Lorsque l'on parle de cordons de raccordement en fibre optique, la première et la plus importante distinction est toujours la suivante monomode ou multimode, Il ne s'agit pas d'une simple différence d'appellation, mais d'un principe de transmission totalement différent.
Dans une fibre monomode, la lumière se déplace le long un seul chemin à travers le noyau. Comme il n'y a qu'un seul mode de propagation, la dispersion du signal est très faible, ce qui la rend idéale pour la transmission sur de longues distances. C'est pourquoi la fibre monomode est utilisée dans les réseaux de télécommunications, les liaisons longue distance et les déploiements FTTH.
La fibre multimode, quant à elle, permet de plusieurs chemins lumineux (modes) à se propager en même temps. Cela facilite le couplage de la lumière dans la fibre, mais introduit également une dispersion modale qui limite la distance de transmission. C'est pourquoi la fibre multimode est principalement utilisée pour les communications à courte distance et à grande vitesse, en particulier dans les centres de données.
Si nous allons un peu plus loin dans les types courants, les fibres monomodes sont généralement les suivantes :
- G.652D → fibre monomode standard
- G.657A1 / G.657A2 → fibres insensibles à la courbure
Dans les projets réels, G.657A1 et G.657A2 sont de plus en plus courants car ils peuvent supporter des courbures plus serrées sans perte de signal significative, ce qui facilite grandement l'installation.
Du côté multimode, vous verrez généralement :
- OM1 / OM2 → générations plus anciennes
- OM3 / OM4 → largement utilisé dans les centres de données modernes
- OM5 → plus récent, conçu pour le multiplexage par répartition en longueur d'onde
Si vous souhaitez une analyse plus détaillée des différences de performances et des cas d'utilisation, il est utile de lire un comparatif spécialisé tel que Fibre monomode ou multimode. Nous nous concentrons ici sur l'idée principale : le monomode va loin, le multimode va vite sur de courtes distances.
Couleurs des fibres - Il y a un système derrière tout ça
À première vue, les cordons de raccordement sont simplement colorés, mais ces couleurs sont en fait conformes aux conventions de l'industrie.
Par exemple, les cordons de raccordement monomodes sont presque toujours jaune, Ce qui permet de les identifier facilement dans un rack. Les fibres multimodes utilisent des couleurs différentes en fonction de leur type :
- OM1 / OM2 → généralement orange
- OM3 / OM4 → typiquement aqua
- OM5 → souvent vert lime
Ce codage couleur n'est pas aléatoire - il suit des normes telles que TIA/EIA, et il aide les techniciens à identifier rapidement les types de fibres sans vérifier les étiquettes.
Si vous souhaitez comprendre l'ensemble du système, y compris les connecteurs, les gaines et les normes internationales, vous pouvez vous référer à ce guide :
👉 Explication du code couleur des fibres optiques : guide complet avec les normes TIA/EIA
En pratique, une fois que vous vous y serez habitué, vous reconnaîtrez presque instantanément les types de fibres en fonction de leur couleur.
Simplex, Duplex et plus encore - Combien de fibres y a-t-il à l'intérieur ?
Vous remarquerez également que tous les cordons de brassage n'ont pas la même structure. Certains sont constitués d'un seul brin, tandis que d'autres sont composés de deux fibres collées l'une à l'autre.
Il s'agit du nombre de fibres à l'intérieur du câble :
- Simplex → une fibre, utilisée pour une transmission unidirectionnelle
- Duplex → deux fibres, utilisées pour la communication bidirectionnelle (très courant)
- Multi-fibres → fibres multiples, souvent utilisées avec des connecteurs MPO
La plupart des équipements de réseau nécessitent à la fois des signaux d'émission et de réception, c'est pourquoi les cordons de raccordement duplex sont le choix standard dans de nombreuses applications.
La veste extérieure - Petit détail, grand impact
La gaine extérieure d'un cordon de raccordement peut ne pas sembler importante à première vue, mais elle joue un rôle essentiel dans la sécurité et l'adéquation de l'application.
Aujourd'hui, la plupart des cordons de raccordement intérieurs utilisent LSZH (Low Smoke Zero Halogen) matériaux. Le principal avantage est qu'en cas d'incendie, il produit très peu de fumée et pas d'halogènes toxiques, ce qui le rend beaucoup plus sûr pour les environnements fermés tels que les centres de données, les bureaux et les bâtiments.
Dans de nombreux projets, la LSZH n'est pas seulement préférée, elle est exigée par la réglementation.
Parlons maintenant des connecteurs fibre - la partie qui compte vraiment
Une fois que vous avez compris le câble, l'étape suivante est la suivante connecteurs de fibre. Dans de nombreuses situations réelles, si quelque chose ne va pas, ce n'est pas à cause de la fibre elle-même, mais à cause du connecteur, qu'il soit du mauvais type, de mauvaise qualité ou mal adapté.
Il existe un grand nombre de types de connecteurs sur le marché, mais ils n'ont pas tous la même importance.
Dans les applications pratiques, trois types de connecteurs dominent :
- LC (Lucent Connector) → compact, haute densité, largement utilisé dans les réseaux modernes
- SC (Connecteur d'abonné) → plus grand, conception push-pull, encore très répandue
- MPO/MTP → connecteurs multifibres, essentiels pour les applications de centres de données à haute densité
Connecteurs LC sont probablement les plus courantes aujourd'hui, en particulier dans les commutateurs et les panneaux à haute densité. Connecteurs SC, Bien qu'ils soient plus anciens, ils sont encore largement utilisés dans les secteurs des télécommunications et de l'énergie. FTTH en raison de leur structure simple et fiable. Les connecteurs MPO sont d'une toute autre catégorie - ils gèrent plusieurs fibres dans un seul connecteur, ce qui les rend essentiels pour les connexions dorsales à haut débit dans les centres de données.
En outre, il existe également d'autres types d'assurance, comme l'assurance maladie :
- FC → filetage, souvent utilisé dans les environnements de test
- ST → baïonnette, installations plus anciennes
- E2000, MU, MTRJ → plus spécialisé ou moins courant
Il n'est pas nécessaire de les mémoriser tous en détail, mais il est utile de les reconnaître lorsqu'on les voit.
UPC vs APC - Un petit détail qui fait une grande différence
Un autre aspect important des connecteurs est la type de polissage, principalement UPC et APC.
Le moyen le plus simple de les distinguer est la couleur :
- Bleu → UPC
- Vert → APC
Structurellement, les connecteurs UPC ont une face frontale plate, tandis que les connecteurs APC ont une face frontale angulaire (généralement de 8 degrés). Cette conception angulaire réduit la réflexion arrière, ce qui améliore les performances en matière de perte de retour.
Dans les systèmes à haute performance ou à longue distance, les connecteurs APC sont souvent préférés.
Il convient de rappeler que L'UPC et l'APC ne doivent jamais être mélangés, Il est important d'avoir une bonne connaissance de l'environnement, car la non-concordance physique peut entraîner une perte de signal et de mauvaises performances.
Tout assembler - La définition complète d'un cordon de brassage
À ce stade, nous pouvons combiner tout ce que nous avons discuté en une image complète.
Un cordon de raccordement en fibre optique n'est pas un simple “câble” - il est défini par un ensemble de paramètres qui, ensemble, déterminent exactement ce qu'il est et comment il fonctionne.
Une spécification typique comprend
- Mode de fibre (monomode ou multimode)
- Type de fibre (par exemple, G657A1 ou OM4)
- Taille du noyau (par exemple, 9/125 ou 50/125)
- Nombre de fibres (simplex ou duplex)
- Types de connecteurs aux deux extrémités
- Type de polonais (UPC ou APC)
- Diamètre du câble (2,0 mm, 3,0 mm, etc.)
- Longueur (1m, 3m, etc.)
- Type d'enveloppe (LSZH, etc.)
Par exemple : G657A1 9/125 Duplex LC/UPC-LC/UPC 2.0mm 3m LSZH
Une fois que vous aurez compris chaque partie de cette spécification, vous pourrez identifier pleinement ce qu'est ce cordon de raccordement et savoir s'il convient à votre application. En d'autres termes, chaque paramètre est important et, ensemble, ils définissent un produit unique.
Quelques aspects pratiques souvent négligés
Avant de passer au guide d'achat, il y a quelques points pratiques qu'il est facile d'ignorer, surtout si l'on est novice.
Premièrement, rayon de courbure. La fibre n'est pas aussi souple qu'elle en a l'air, et la plier trop fortement peut augmenter la perte de signal ou même endommager la fibre.
Deuxièmement, la propreté des connecteurs. Même une poussière microscopique peut affecter les performances optiques. Dans de nombreux cas, les problèmes de signal sont dus à des connecteurs sales plutôt qu'à des câbles défectueux.
Et enfin, la compatibilité. L'utilisation d'un mauvais type de connecteur ou le mélange d'APC et d'UPC peut entraîner des problèmes inattendus.
Ces détails peuvent sembler anodins, mais dans les applications réelles, ils font une grande différence.
Si vous ne voulez que l'essentiel, c'est suffisant
Si votre objectif était simplement de comprendre ce que sont les cordons de raccordement en fibre optique, vous devriez maintenant disposer d'une base solide.
Mais si vous envisagez de les acheter, les choses deviennent plus pratiques et plus compliquées. Les spécifications, les différences de qualité, les prix et les exigences d'application entrent tous en ligne de compte.
Dans la prochaine partie, nous nous concentrerons donc sur une question plus concrète :
Comment choisir le bon cordon de raccordement en fibre optique pour votre projet ?
Réflexions finales
Comme vous l'avez vu tout au long de ce guide, il y a en fait beaucoup de choses derrière cela : les types de fibres, les normes de connecteurs, les structures de câbles et les spécifications qui affectent toutes les performances dans les applications du monde réel.
La bonne nouvelle, c'est qu'une fois que vous aurez compris ces principes de base, tout deviendra beaucoup plus facile. Vous serez en mesure de lire les spécifications en toute confiance, d'éviter les erreurs courantes et de choisir le bon cordon de raccordement pour votre cas d'utilisation spécifique.
Si vous envisagez de passer de la compréhension à l'achat proprement dit, l'étape suivante consiste à apprendre à évaluer les fournisseurs, à comparer les prix et à éviter les risques liés à l'approvisionnement.
Vous pouvez poursuivre la lecture ici : Comment choisir un fabricant de cordons fibre optique (Guide 2026)
En effet, dans la pratique, connaître le produit n'est que la moitié du travail - le choix du bon fournisseur est ce qui détermine réellement le résultat final.
