Connecteurs rapides pour fibre optique

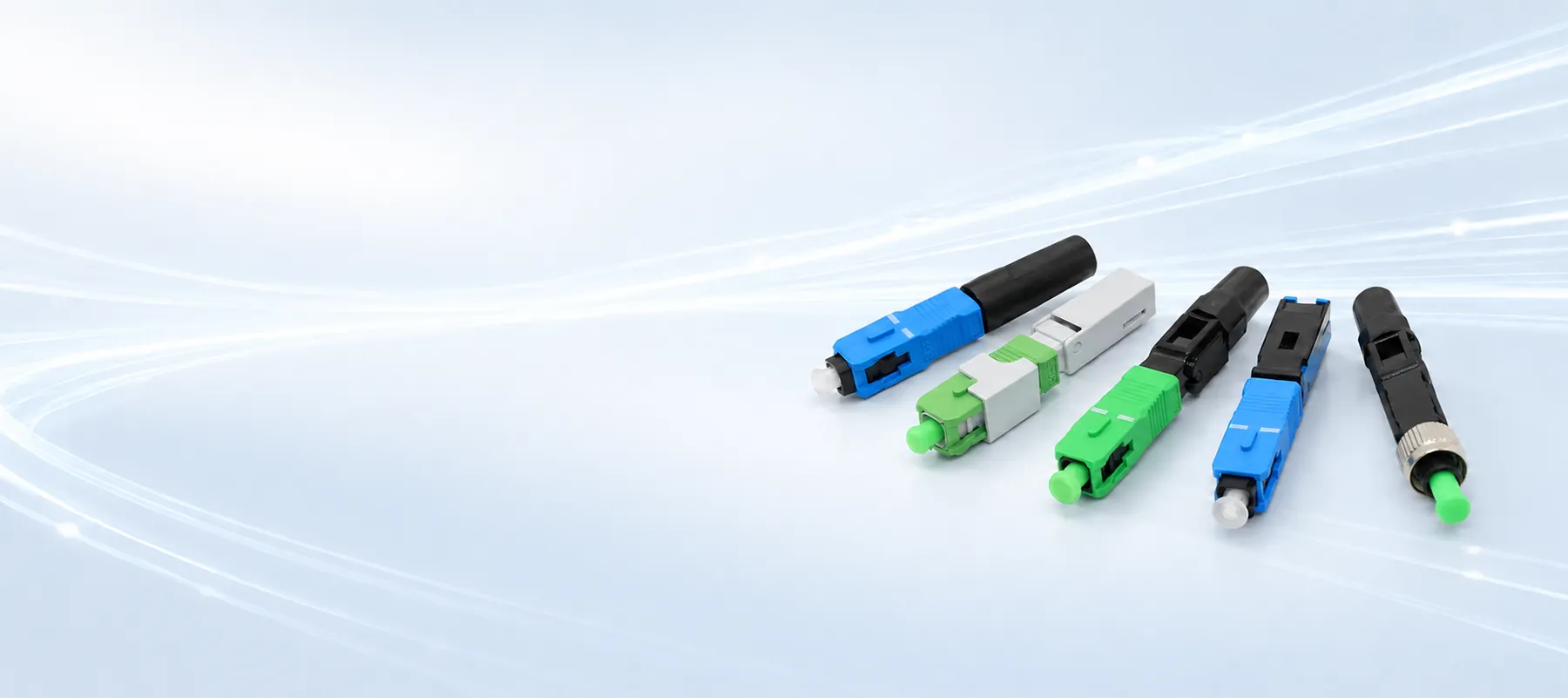

Connecteurs rapides pré-polis à fibre intégrée, aux normes SC et LC, APC et UPC, destinés aux câbles de dérivation FTTH et aux câbles ronds de 0,9 à 3,0 mm, fabriqués dans notre propre usine.
- ✓SC et LC, APC et UPC, versions monomodes et multimodes
- ✓Compatible avec les câbles de dérivation de 3,0 × 2,0 mm et 1,6 × 2,0 mm, ainsi qu'avec les câbles ronds de 0,9 à 3,0 mm
- ✓Perte d'insertion typique ≤ 0,35 dB
- ✓Couleurs, impressions et emballages personnalisés pour les boîtiers
Modèles de connecteurs rapides SC/APC, SC/UPC et LC
Filtrez par face d'extrémité, puis ouvrez la fiche du modèle pour consulter les photos et la fiche technique. Tous les connecteurs rapides pour fibre optique présentés ci-dessous sont pré-polissés et intègrent une fibre : la ferrule et sa courte fibre interne sont polies en usine ; il suffit donc à l'installateur de dénuder, de couper et d'insérer la fibre sur site.
- Fibre
- G.652 / G.657
- Câble
- Câble de dérivation de type « arc »
- Face d'extrémité
- APC, vert
- Fibre
- G.652 / G.657
- Câble
- Câble de dérivation de type « arc »
- Face d'extrémité
- APC, vert
- Fibre
- G.652 / G.657
- Câble
- Câble de dérivation de type « arc »
- Face d'extrémité
- APC, vert
- Fibre
- Monomode
- Câble
- Manchon de verrouillage sur la pince
- Face d'extrémité
- UPC, bleu
- Fibre
- G.652 / G.657
- Câble
- Câble de dérivation de type « arc »
- Face d'extrémité
- UPC, bleu
- Fibre
- G.652 / G.657
- Câble
- Câble de dérivation de type « arc »
- Face d'extrémité
- UPC, bleu
- Fibre
- G.652 / G.657
- Câble
- Câble de dérivation de type « arc »
- Face d'extrémité
- UPC, bleu
- Fibre
- Monomode
- Câble
- Câble de dérivation de type « arc »
- Face d'extrémité
- APC, vert
Vous avez besoin d'une autre interface, d'une finition différente ou d'un câble d'une autre taille ? Indiquez-nous quel type de raccordement vous souhaitez réaliser.
Demander un devisDes connecteurs rapides issus de nos propres sites de production.
Plus de 25 ans d'expérience dans la fabrication de fibres optiques, 2 sites de production à Ningbo et Dongguan, et plus de 500 clients dans plus de 60 pays.
Comment nous les fabriquons et les testons ↓
Sélection de captures d'écran ; documents complets disponibles sur simple demande.
Choisissez le connecteur adapté à votre câble de dérivation, à votre fibre optique et à votre port
Le choix d'un connecteur rapide à fibre optique repose sur trois critères : le câble qu'il doit raccorder, la fibre contenue dans ce câble et le port ou l'adaptateur auquel il sera branché. Commencez par le câble, puis la fibre, et enfin la face d'extrémité.
Câble et fibre optique
| Câble que vous terminez | Fibre | Versions à consulter | Ce qu'il faut vérifier |
|---|---|---|---|
| Câble de dérivation de type « arc » de 3,0 × 2,0 mm | G.652 ou G.657 monomode | SC/APCSC/UPCLC/APCLC/UPC | La pince doit être adaptée au profil plat du câble de descente. |
| Câble de dérivation de type « arc » de 1,6 × 2,0 mm | G.652 ou G.657 monomode | SC/APCSC/UPCLC/APCLC/UPC | Vérifiez que le modèle mentionne bien les dimensions 1,6 × 2,0 mm |
| Câble rond de 0,9, 2,0 ou 3,0 mm | Monomode | SC/APCSC/UPCLC/APCLC/UPC | La résistance à la traction du SC dépend du diamètre du câble |
| Câble rond de 0,9, 2,0 ou 3,0 mm | Multimode OM2 à OM5 | SC/UPCLC/UPC | Les versions multimodes sont dotées d'une face d'extrémité UPC |
La compatibilité des câbles est vérifiée modèle par modèle ; envoyez-nous donc le type de câble et ses dimensions extérieures, et nous vous indiquerons la version correspondante.
Ensuite, faites correspondre le port
Les connecteurs APC présentent une face d'extrémité inclinée, généralement d'environ 8°, tandis que les connecteurs UPC sont polis à plat et présentent un léger bombement. Les deux ne doivent pas être raccordés à l'aide d'un adaptateur : cette incompatibilité augmente les pertes et la réflexion arrière et peut endommager les faces d'extrémité. Vérifiez si le port de l'ONU, la prise murale ou l'adaptateur sur site est de type APC ou UPC avant de passer commande.
La couleur aide, mais lisez bien l'étiquette
APC : logement écologique
UPC : boîtier bleu
Les versions APC standard sont dotées d'un boîtier vert, tandis que les versions UPC ont un boîtier bleu, conformément à la convention courante dans le secteur. Il existe toutefois des exceptions à ces codes couleur ; veillez donc à vérifier également la face frontale indiquée sur l'emballage ou la fiche technique.
Sur un câble de dérivation, dénudez 50 à 60 mm de la gaine extérieure avant de commencer ; la longueur de coupe à respecter pour chaque modèle est indiquée dans la notice d'utilisation correspondante.
Comment réaliser la raccordement d'un connecteur rapide pré-poli sur site
À l'intérieur d'un connecteur rapide pré-poli, également appelé connecteur rapide à fibre optique, connecteur installable sur site ou connecteur à assembler sur site, se trouve un petit tronçon de fibre qui est scellé dans la ferrule en céramique et poli en usine. Derrière celle-ci se trouve une épissure mécanique : un canal d’alignement de précision rempli de gel d’adaptation d’indice et une pince qui maintient la fibre à installer sur site. L’installateur coupe la fibre à installer, l’enfonce jusqu’à ce qu’elle rencontre la fibre interne, puis referme la pince. Aucune résine époxy ni aucun polissage ne sont nécessaires sur site, et une fois fermé, ce connecteur fonctionne comme n’importe quel autre connecteur à fibre optique de type SC ou LC dans un adaptateur compatible.
C'est en raison de cette conception que le secteur appelle également ces connecteurs des « connecteurs d'épissure » ou des « connecteurs d'épissure mécaniques ». Cela explique également d'où proviennent les pertes : le total correspond à la perte d'interconnexion du connecteur, à laquelle s'ajoute la perte liée à l'épissure interne, cette dernière dépendant principalement de la propreté et de la perpendicularité de la coupe.
Comment se compare-t-elle aux autres méthodes de raccordement de fibres optiques sur le terrain ?
Connecteurs à épissure par fusion
Remplacez l'épissure mécanique par une épissure par fusion : les pertes sont généralement moindres, mais chaque équipe doit disposer d'un appareil d'épissure par fusion. Nous fournissons ces deux types d'appareils.
Soudure d'un câble de raccordement pré-raccordé en usine
Offre des performances équivalentes à celles d'un produit poli en usine, mais nécessite un épisseur et un plateau d'épissure ou une fermeture pour maintenir l'épissure en place.
Connecteurs rapides pré-polis
Il suffit d'un dénudeur, d'un coupe-câble et d'un connecteur, ce qui convient aux raccordements FTTH où les équipes raccordent une ou deux fibres par site.
Pour une comparaison détaillée des trois méthodes, consultez notre guide sur Comment réaliser une terminaison sur un câble à fibre optique.
Caractéristiques techniques types par type d'interface et de polissage
Les valeurs indiquées sont représentatives et peuvent varier selon les modèles ; la fiche technique de chaque modèle est fournie avec votre devis.
| Version | Fibre | Perte d'insertion | Perte de retour |
|---|---|---|---|
| SC/APC, LC/APC | Fibre optique monomode de 9/125 μm | ≤ 0,35 dB | ≥ 60 dB |
| SC/UPC, LC/UPC | 9/125 μm monomode | ≤ 0,35 dB | ≥ 50 dB |
| SC/UPC, LC/UPC | Multimode OM2 à OM5 | ≤ 0,35 dB | ≥ 25 dB |
| Objet | Connecteurs rapides SC | Connecteurs rapides LC |
|---|---|---|
| Embout | Céramique | Céramique |
| Diamètre du câble rond | 0,9 / 2,0 / 3,0 mm | 0,9 / 2,0 / 3,0 mm |
| Câble de dérivation | 3,0 × 2,0 mm et 1,6 × 2,0 mm, de type « arc » | 3,0 × 2,0 mm et 1,6 × 2,0 mm, de type « arc » |
| Résistance à la traction | 10 N (0,9 mm), 20 N (2,0 mm), 50 N (3,0 mm) | Rechercher par modèle |
| Température de fonctionnement | de −40 à +85 °C | de −20 à +75 °C |
| Température de stockage | de −40 à +85 °C | de −40 à +85 °C |
Connaissez-vous votre interface et votre câble ?Envoyez-nous la référence, la section et la quantité souhaitée pour obtenir un devis ou des échantillons.
Demander un devisÉtapes d'installation et vérifications sur site
L'ordre précis des étapes varie légèrement d'un modèle à l'autre ; veillez donc à toujours suivre la notice d'utilisation fournie dans la boîte. Les étapes principales restent toutefois les mêmes :
01Bande
Retirez 50 à 60 mm de la gaine du câble de dérivation, puis dénudez la gaine de la fibre optique comme indiqué dans la notice.
02Nettoyer
Nettoyez la fibre nue à l'aide d'un chiffon non pelucheux imbibé d'alcool isopropylique. Ne la touchez plus par la suite.
03Cleave
Coupez la fibre à la longueur de clivage indiquée pour le modèle à l'aide d'un coupe-fibre de précision. Un clivage mal réalisé augmente la perte au niveau de l'épissure interne.
04Insérer
Enfoncez la fibre jusqu’à ce qu’elle touche la fibre interne, et maintenez une légère pression dessus pendant que vous la fixez, afin que les deux extrémités des fibres restent en contact.
05Verrouiller
Fermez la pince, mettez en place le boîtier et le soufflet, puis vérifiez que la gaine du câble est bien maintenue.
Vérifiez ensuite votre travail
Dirigez un localisateur visuel de défauts vers la fibre : si une lumière rouge brille au niveau de la zone d'épissure, cela signifie que la fibre n'est pas correctement en place ou que la coupe est mal réalisée ; il faut donc refaire la terminaison. Lorsque le projet l'exige, mesurez la perte d'insertion à l'aide d'une source lumineuse et d'un wattmètre, ainsi que la perte de retour à l'aide d'un équipement de test adapté.
Découvrez l'intégralité de la résiliation dans la vidéo.
Emplacement des connecteurs rapides dans une dérivation FTTH
Les connecteurs rapides sont utilisés chaque fois qu'un câble de dérivation doit être raccordé sur place, lorsque sa longueur n'est connue qu'une fois le câble tiré :
Du côté de l'abonné
Raccordement du câble de dérivation vers l'ONU ou vers prises murales à fibre optique.
Au point de distribution
Raccordement des câbles à l'intérieur boîtiers de distribution et de raccordement de fibres optiques, où ils se branchent sur Adaptateurs SC et LC.
Pour les réparations
Réaliser une nouvelle terminaison sur un câble de dérivation dont l'extrémité a été endommagée, sans avoir à le tirer à nouveau.
À l'intérieur
Raccordement de câbles ronds de 0,9 à 3,0 mm à l'extrémité d'un câble de dérivation ou de montée.
Le connecteur SC est largement utilisé dans les réseaux FTTH, l'accès haut débit et la distribution CATV ; le connecteur LC est le choix idéal pour les applications nécessitant un format compact et une densité plus élevée. Si votre projet nécessite plutôt des assemblages terminés en usine, consultez notre câbles de raccordement et pigtails.
L'usine qui fabrique nos connecteurs rapides
Nos connecteurs rapides sont fabriqués dans nos propres usines : deux sites de production situés à Ningbo et à Dongguan, d'une superficie totale de plus de 40 000 m² et employant plus de 600 ouvriers expérimentés.
- Plus de 40 000 m²surface de production
- 600+collaborateurs expérimentés du service de production
- 9 + 12Machines d'électroérosion Sodick et fraiseuses CNC à grande vitesse dans l'atelier d'outillage
- 200+machines de moulage par injection
- 1,000+unités d'assemblage et d'inspection automatisées
- 500+des clients dans plus de 60 pays
Les moules et les pièces en plastique constituent le point de départ de la fabrication d'un connecteur, et nous nous appuyons sur plus de 35 ans d'expérience dans le domaine des plastiques et de la fabrication de moules. Les produits finis sont contrôlés dans notre laboratoire d'essais de fibre optique entièrement équipé, situé sur notre site de Ningbo, où sont testés les composants de fibre optique que nous fabriquons. Les connecteurs rapides font quant à eux l'objet de tests optiques par échantillonnage au cours de la production. Si vous souhaitez voir votre commande avant son expédition, nous pouvons organiser une inspection vidéo en direct sur simple demande, et les documents complets relatifs aux essais sont disponibles sur demande.
Couleurs personnalisées, embouts, impression et échantillons
Pour les projets de connecteurs rapides à fibre optique destinés aux marques de distributeur et aux opérateurs, nous pouvons personnaliser les couleurs des boîtiers, les caractéristiques techniques des ferrules, ainsi que l'impression et l'emballage. Des échantillons sont disponibles sur simple demande afin que vos équipes puissent tester les connecteurs sur leurs propres câbles avant de passer commande.
- ✓Couleurs des boîtiers
- ✓Caractéristiques techniques des embouts
- ✓Impression et conditionnement
- ✓Échantillons sur demande
Envoyez-nous votre demande concernant les connecteurs rapides
Indiquez-nous l'interface et la face d'extrémité, le type et la taille du câble, ainsi que la quantité. Nous vous répondrons en vous envoyant un devis et les fiches techniques des modèles.
- 01
Interface et face d'extrémitéSC ou LC, APC ou UPC, monomode ou multimode
- 02
Type et section du câbleCâble de dérivation en forme d'arc ou câble rond de 0,9 à 3,0 mm
- 03
Quantité et optionsCouleurs des boîtiers, impression, emballage ou échantillons
Vous ne savez pas quelle version convient à votre réseau ? Décrivez-nous le câble et le port, et nous vous indiquerons le modèle adapté.
Votre demande
Les champs marqués d'un * sont obligatoires.
FAQ sur l'approvisionnement rapide en connecteurs
Vous ne trouvez pas la réponse à votre question ? Envoie-le en précisant le type et la quantité de câbles.
Quelle est la différence entre un connecteur rapide et un connecteur à épissure ?
Un connecteur à raccordement rapide relie la fibre de terrain à une épissure mécanique intégrée au connecteur ; son installation ne nécessite donc qu'un dénudeur et un coupe-fibre. Un connecteur à épissure comporte une courte queue de raccordement qui est épissée par fusion sur la fibre de terrain ; son installation nécessite donc une soudeuse par fusion. Nous fournissons ces deux types de connecteurs.
Puis-je raccorder un connecteur rapide APC à un adaptateur ou à un port UPC ?
Non. Utilisez les connecteurs APC avec les connecteurs APC et les connecteurs UPC avec les connecteurs UPC. Les mélanger augmente les pertes et la réflexion arrière et peut endommager les faces d'extrémité.
Avec quels câbles de dérivation vos connecteurs rapides sont-ils compatibles ?
Câbles de dérivation FTTH de type « bow » de 3,0 × 2,0 mm et 1,6 × 2,0 mm, ainsi que des câbles ronds de 0,9, 2,0 et 3,0 mm, selon le modèle.
Avez-vous des connecteurs rapides multimodes ?
Oui. Les versions SC/UPC et LC/UPC sont disponibles pour les fibres multimodes OM2 à OM5.
À quelle perte d'insertion dois-je m'attendre après l'installation ?
Nos fiches techniques indiquent une perte d'insertion typique inférieure ou égale à 0,35 dB. Le résultat obtenu sur place dépend également de la qualité de la coupe et du maintien de la propreté de la fibre, c'est pourquoi il est recommandé d'utiliser un coupe-fibre de précision.
Comment vos connecteurs rapides sont-ils testés ?
Nous les soumettons à des contrôles optiques par échantillonnage au cours de la production, car un connecteur rapide ne peut être testé de manière exhaustive qu’une fois installé sur la fibre.
Puis-je recevoir des échantillons ?
Oui, des échantillons sont disponibles sur simple demande. Indiquez-nous l'interface, la face d'extrémité et le type de câble que vous souhaitez tester.
Quels sont vos quantités minimales de commande (MOQ) et vos délais de livraison ?
Cela dépend du modèle et de notre calendrier de commandes. Contactez notre équipe commerciale en précisant la quantité souhaitée et nous vous confirmerons ces deux éléments dans le devis.
