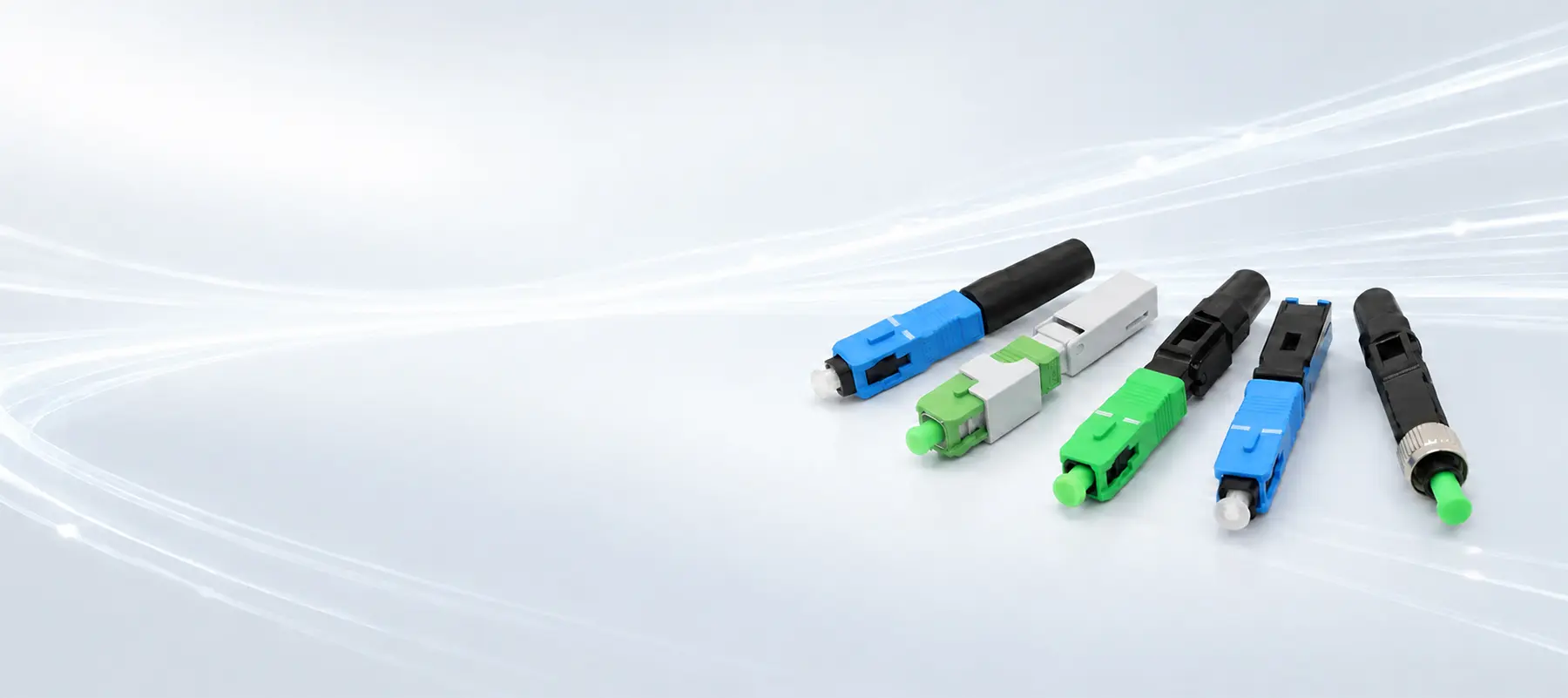

موصلات الألياف الضوئية السريعة
موصلات سريعة مسبقة الصقل ذات ألياف مدمجة من النوعين SC وLC، وبمعايير APC وUPC، مخصصة لكابلات التوصيل الخاصة بشبكات الألياف الضوئية حتى المنزل (FTTH) والكابلات الدائرية التي يتراوح قطرها بين 0.9 و3.0 ملم، مصنوعة في مصنعنا الخاص.
- ✓SC و LC، APC و UPC، الإصدارات أحادية النمط ومتعددة النمط
- ✓يناسب الكابلات المتفرعة مقاس 3.0 × 2.0 مم و1.6 × 2.0 مم، والكابلات الدائرية التي يتراوح قطرها بين 0.9 و3.0 مم
- ✓خسارة الإدخال النموذجية ≤0.35 ديسيبل
- ✓ألوان مخصصة للعبوات، والطباعة، والتغليف
طرازات الموصلات السريعة SC/APC وSC/UPC وLC
قم بالتصفية حسب الوجه النهائي، ثم افتح صفحة النموذج للاطلاع على الصور وورقة بيانات النموذج. جميع الموصلات السريعة للألياف الضوئية الواردة أدناه مصقولة مسبقًا وتحتوي على ألياف مدمجة: حيث يتم صقل الحلقة المعدنية والألياف الداخلية القصيرة المدمجة بها في مصنعنا، بحيث يقتصر دور المُركِّب على تقشير الألياف الميدانية وقصها وإدخالها فقط.
- الألياف
- G.652 / G.657
- كابل
- كابل منسدل من النوع المقوس
- الوجه الطرفي
- APC، أخضر
- الألياف
- G.652 / G.657
- كابل
- كابل منسدل من النوع المقوس
- الوجه الطرفي
- APC، أخضر
- الألياف
- G.652 / G.657
- كابل
- كابل منسدل من النوع المقوس
- الوجه الطرفي
- APC، أخضر
- الألياف
- أحادي النمط
- كابل
- جلبة قفل فوق المشبك
- الوجه الطرفي
- UPC، أزرق
- الألياف
- G.652 / G.657
- كابل
- كابل منسدل من النوع المقوس
- الوجه الطرفي
- UPC، أزرق
- الألياف
- G.652 / G.657
- كابل
- كابل منسدل من النوع المقوس
- الوجه الطرفي
- UPC، أزرق
- الألياف
- G.652 / G.657
- كابل
- كابل منسدل من النوع المقوس
- الوجه الطرفي
- UPC، أزرق
- الألياف
- أحادي النمط
- كابل
- كابل منسدل من النوع المقوس
- الوجه الطرفي
- APC، أخضر
هل تحتاج إلى واجهة أخرى، أو صقل، أو حجم كابل مختلف؟ أخبرنا بما تريد توصيله.
احصل على عرض أسعارموصلات سريعة من مصانعنا الخاصة.
أكثر من 25 عامًا من الخبرة في تصنيع الألياف الضوئية، ومركزان للتصنيع في نينغبو ودونغقوان، وأكثر من 500 عميل في أكثر من 60 دولة.
كيف نصنعها ونختبرها ↓

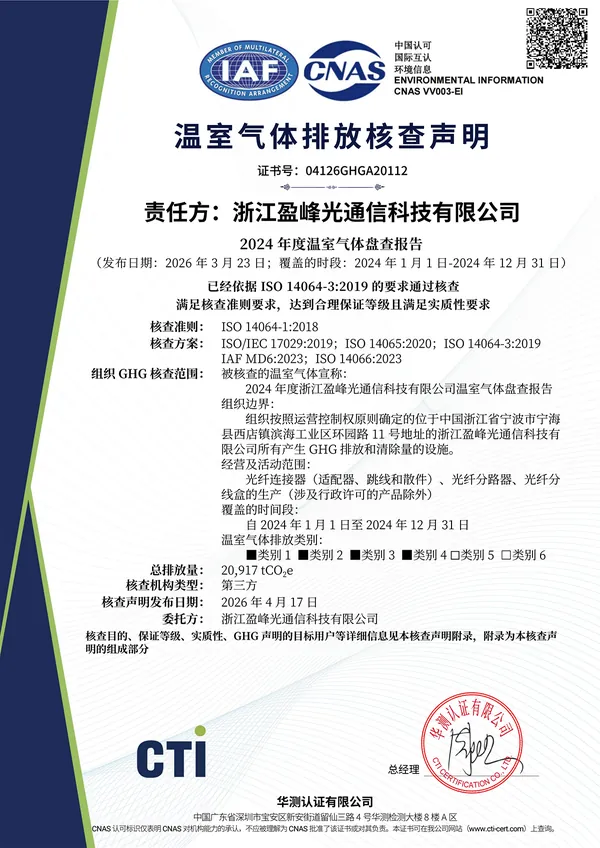

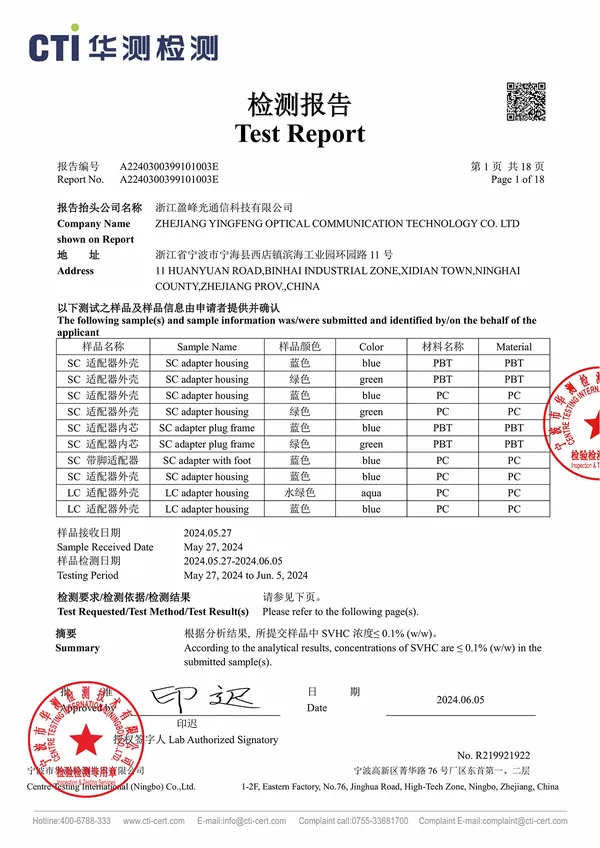

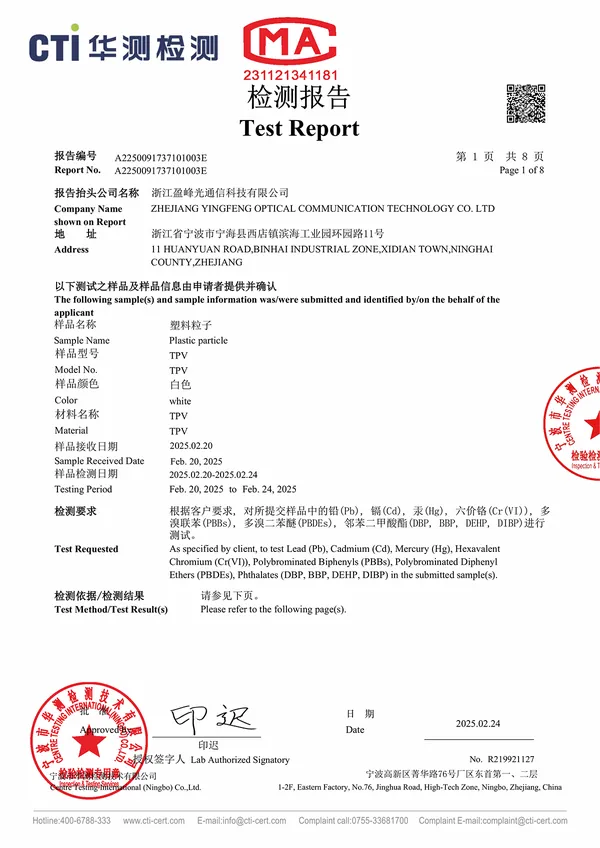

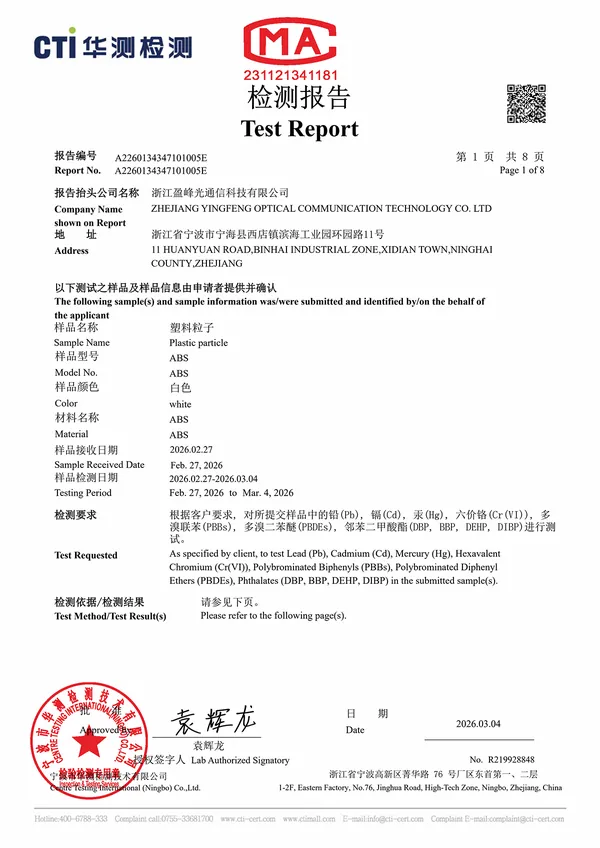

لقطات شاشة مختارة؛ الوثائق الكاملة متاحة عند الطلب.
تأكد من توافق الموصل مع كابل التوصيل والألياف الضوئية والمنفذ
يتم اختيار الموصل السريع للألياف الضوئية بناءً على ثلاثة عوامل: الكبل الذي يجب أن يثبته، والألياف الموجودة داخل ذلك الكبل، والمنفذ أو المحول الذي سيتم توصيله به. ابدأ بالكبل، ثم الألياف، ثم السطح الطرفي.
الكابلات والألياف الضوئية
| الكابل الذي تقوم بتوصيل طرفيه | الألياف | الإصدارات التي يجب الاطلاع عليها | ما يجب التحقق منه |
|---|---|---|---|
| كابل من النوع المقوس مقاس 3.0 × 2.0 مم | G.652 أو G.657 أحادي النمط | SC/APCSC/UPCLC/APCLC/UPC | يجب أن يتوافق المشبك مع الشكل المسطح للكابل المتدلي |
| كابل من النوع المنحني مقاس 1.6 × 2.0 مم | G.652 أو G.657 أحادي النمط | SC/APCSC/UPCLC/APCLC/UPC | تأكد من أن الطراز يتضمن الحجم 1.6 × 2.0 مم |
| كابل دائري بقطر 0.9 أو 2.0 أو 3.0 ملم | أحادي النمط | SC/APCSC/UPCLC/APCLC/UPC | يعتمد تصنيف مقاومة الشد في الكابلات على قطر الكابل |
| كابل دائري بقطر 0.9 أو 2.0 أو 3.0 ملم | من OM2 إلى OM5 متعدد الأوضاع | SC/UPCLC/UPC | تستخدم الإصدارات متعددة الأوضاع واجهة طرفية من نوع UPC |
يتم التأكد من توافق الكابلات لكل طراز على حدة، لذا يرجى إرسال نوع الكابل وحجمه الخارجي إلينا وسنقوم بمطابقة الإصدار المناسب.
ثم قم بمطابقة المنفذ
تتميز موصلات APC بسطح طرفي بزاوية، تبلغ عادةً حوالي 8 درجات، في حين أن موصلات UPC مصقولة بشكل مسطح مع قبة طفيفة. يجب عدم توصيل هذين النوعين باستخدام محول: حيث يؤدي عدم التوافق إلى زيادة الفقد والانعكاس الخلفي، وقد يتسبب في تلف الأسطح الطرفية. تأكد من أن منفذ وحدة ONU أو مقبس الحائط أو المحول في الموقع من نوع APC أو UPC قبل إجراء الطلب.
اللون مفيد، لكن اقرأ الملصق
APC: الإسكان الصديق للبيئة
UPC: غلاف أزرق
تتميز الإصدارات القياسية من APC بهياكل خضراء، بينما تتميز إصدارات UPC بهياكل زرقاء، وذلك وفقًا للأعراف السائدة في هذا المجال. إلا أن هناك استثناءات في رموز الألوان، لذا يرجى التأكد أيضًا من الوجه النهائي المطبوع على العبوة أو في ورقة البيانات.
في حالة كابل التوصيل، قم بتجريد 50 إلى 60 ملم من الغلاف الخارجي قبل البدء؛ ويُذكر طول القطع المطلوب لكل طراز في ورقة التعليمات الخاصة به.
كيفية توصيل موصل سريع مصقول مسبقًا في الميدان
يوجد داخل الموصل السريع المُصقول مسبقًا — والذي يُعرف أيضًا باسم الموصل السريع للألياف الضوئية، أو الموصل القابل للتركيب في الميدان، أو موصل التجميع الميداني — قطعة قصيرة من الألياف يتم ربطها في الحلقة الخزفية وصقلها في المصنع. ويوجد خلفه وصلة ميكانيكية: وهي عبارة عن قناة محاذاة دقيقة مملوءة بجل مطابق للمؤشر ومشبك يثبت الألياف الميدانية. يقوم المُركِّب بقطع الألياف الميدانية، ودفعها إلى الداخل حتى تلتقي بالألياف الداخلية، ثم يغلق المشبك. لا حاجة إلى استخدام الإيبوكسي أو الصقل في الموقع، وبمجرد إغلاقه، يعمل هذا الموصل مثل أي موصل ألياف بصرية من نوع SC أو LC في محول مطابق.
وهذا التصميم هو السبب في أن الصناعة تطلق على هذه الوصلات أيضًا اسم «موصلات الربط» أو «موصلات الربط الميكانيكية». كما يفسر هذا السبب مصدر الخسارة: حيث يُحسب المجموع من خلال جمع «خسارة التوصيل» الخاصة بالموصل مع «خسارة الوصلة الداخلية»، وتعتمد هذه الخسارة بشكل أساسي على مدى نظافة ووضوح قطع الكابل.
كيف تقارن هذه الطريقة بالطرق الأخرى لإنهاء الألياف في الميدان؟
موصلات الوصلة بالانصهار
استبدل الوصلة الميكانيكية بوصلة انصهار، بحيث تكون الخسارة أقل عمومًا، لكن كل طاقم يحتاج إلى جهاز ربط بالانصهار. ونحن نوفر كلا النوعين.
توصيل كابل فرعي مُجهَّز في المصنع
يوفر أداءً يضاهي الجودة المصنعية، لكنه يحتاج إلى أداة ربط وصينية ربط أو غطاء لإحكام الربط.
موصلات سريعة مصقولة مسبقًا
كل ما تحتاجه هو أداة نزع العزل، وساطور، والموصل، وهو ما يناسب توصيلات FTTH التي يقوم فيها العمال بإنهاء ألياف واحدة أو اثنتين في كل موقع.
للاطلاع على مقارنة تفصيلية لجميع الطرق الثلاث، انظر دليلنا حول كيفية إنهاء كابل الألياف الضوئية.
المواصفات النموذجية حسب الواجهة والتلميع
القيم المذكورة هي قيم نموذجية وقد تختلف حسب الطراز؛ وتُرفق ورقة البيانات الخاصة بكل طراز مع عرض الأسعار الخاص بك.
| الإصدار | الألياف | خسارة الإدخال | خسارة العودة |
|---|---|---|---|
| SC/APC، LC/APC | ألياف بصرية أحادية النمط بقطر 9/125 ميكرومتر | ≤0.35 ديسيبل | 60 ديسيبل أو أكثر |
| SC/UPC، LC/UPC | 9/125 ميكرومتر أحادي النمط | ≤0.35 ديسيبل | ≥50 ديسيبل |
| SC/UPC، LC/UPC | من OM2 إلى OM5 متعدد الأوضاع | ≤0.35 ديسيبل | ≥25 ديسيبل |
| البند | موصلات SC السريعة | موصلات LC السريعة |
|---|---|---|
| الطويق | سيراميك | سيراميك |
| قطر الكابل الدائري | 0.9 / 2.0 / 3.0 ملم | 0.9 / 2.0 / 3.0 ملم |
| كابل التوصيل | 3.0 × 2.0 مم و1.6 × 2.0 مم من النوع المقوس | 3.0 × 2.0 مم و1.6 × 2.0 مم من النوع المقوس |
| قوة الشد | 10 نيوتن (0.9 مم)، 20 نيوتن (2.0 مم)، 50 نيوتن (3.0 مم) | البحث حسب الطراز |
| درجة حرارة التشغيل | من −40 إلى +85 درجة مئوية | من −20 إلى +75 درجة مئوية |
| درجة حرارة التخزين | من −40 إلى +85 درجة مئوية | من −40 إلى +85 درجة مئوية |
هل تعرف نوع الواجهة والكابل اللذين تستخدمهما؟يرجى إرسال معلومات عن الطراز وحجم الكابل والكمية للحصول على عرض أسعار أو عينات.
احصل على عرض أسعارخطوات التركيب والفحوصات في الموقع
يختلف التسلسل الدقيق قليلاً من نموذج لآخر، لذا يجب دائمًا اتباع ورقة التعليمات الموجودة في العلبة. أما الخطوات الرئيسية فهي نفسها:

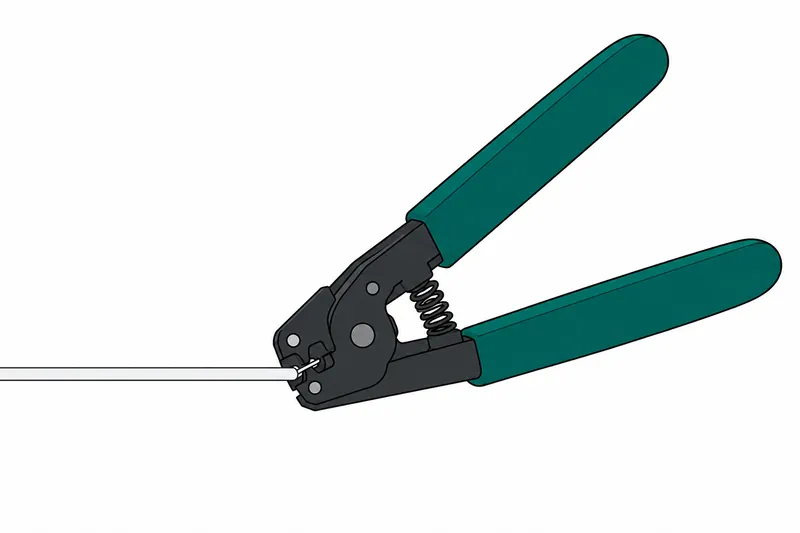

01شريط
قم بإزالة 50 إلى 60 ملم من غلاف كابل التوصيل، ثم قم بتجريد غلاف الألياف وفقًا لما هو موضح في ورقة التعليمات.

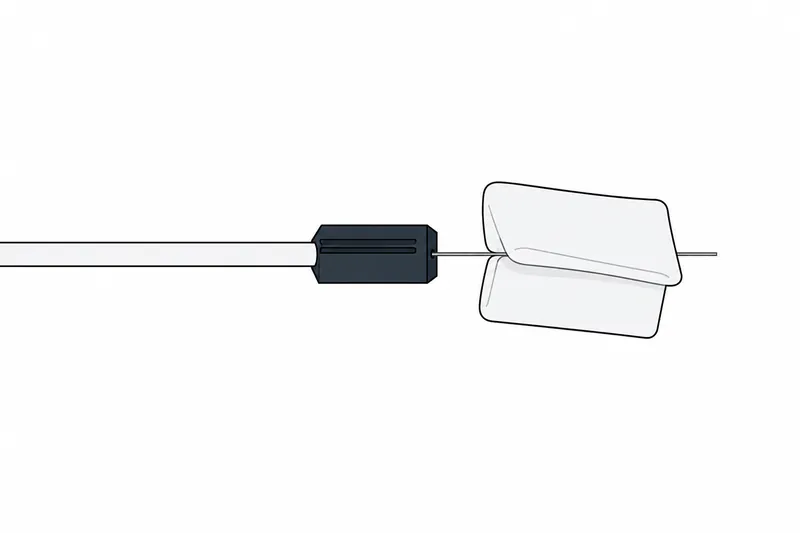

02نظيف
امسح الألياف المكشوفة بقطعة قماش خالية من النسالة وكحول الأيزوبروبيل. ولا تلمسها مرة أخرى بعد ذلك.

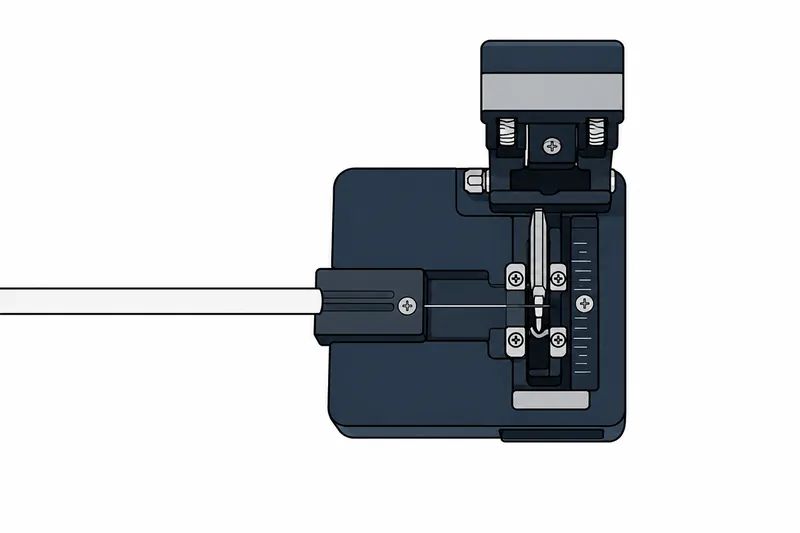

03كليف
اقطع الألياف إلى طول الشق المحدد في النموذج باستخدام سكين دقيق. فالشق غير الدقيق يؤدي إلى زيادة الفاقد في الوصلة الداخلية.

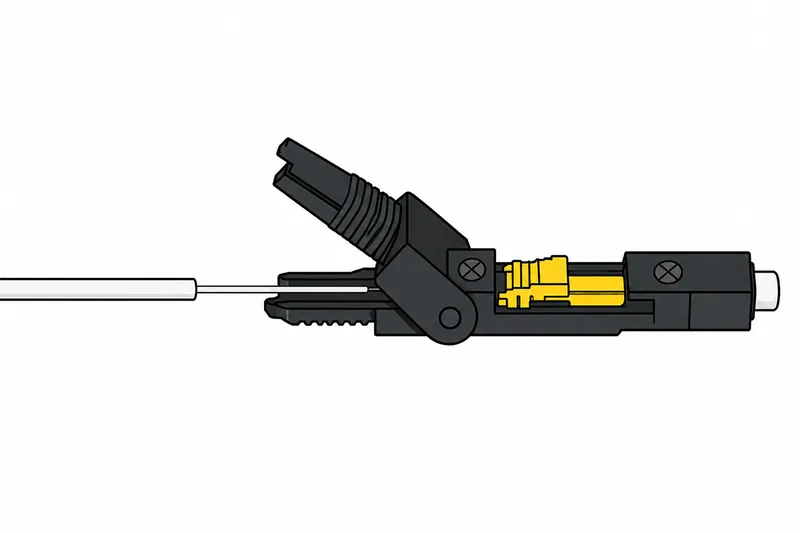

04إدراج
ادفع الألياف إلى الداخل حتى تلتقي بالألياف الداخلية، واستمر في الضغط عليها برفق أثناء التثبيت، حتى تظل طرفي الألياف متلامستين.

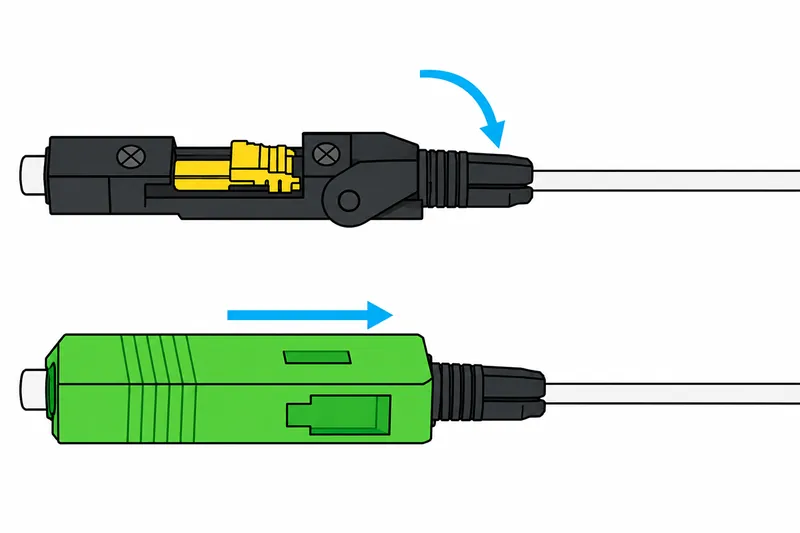

05قفل
أغلق المشبك، وقم بتركيب الغلاف والغطاء المطاطي، وتأكد من أن غلاف الكابل مثبت بإحكام.
ثم راجع الحلول
قم بتوجيه جهاز تحديد الأعطال البصري نحو الألياف: إذا ظهر ضوء أحمر في منطقة الوصلة، فهذا يعني أن الألياف لم يتم تثبيتها بشكل كامل أو أن عملية القطع غير دقيقة، لذا يجب إعادة عملية التوصيل. وحيثما يتطلب المشروع ذلك، قم بقياس خسارة الإدخال باستخدام مصدر ضوء ومقياس طاقة، وقياس خسارة الارتداد باستخدام معدات اختبار مناسبة.
شاهد عملية الإنهاء الكاملة في الفيديو.
مكان تركيب الموصلات السريعة في خط التوصيل النهائي لشبكة الألياف الضوئية إلى المنازل (FTTH)
تُستخدم الموصلات السريعة في جميع الحالات التي يتعين فيها توصيل كابل التوصيل في الموقع، خاصةً عندما لا يُعرف طوله إلا بعد سحبه:
من جانب المشترك

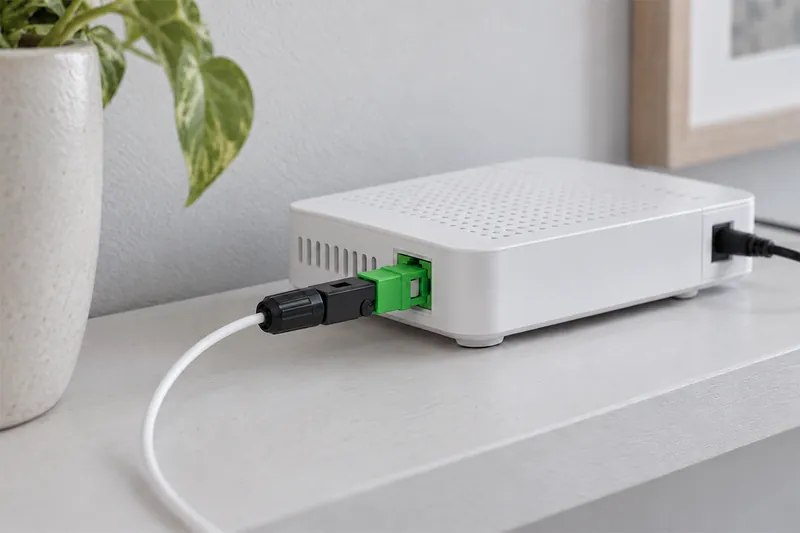

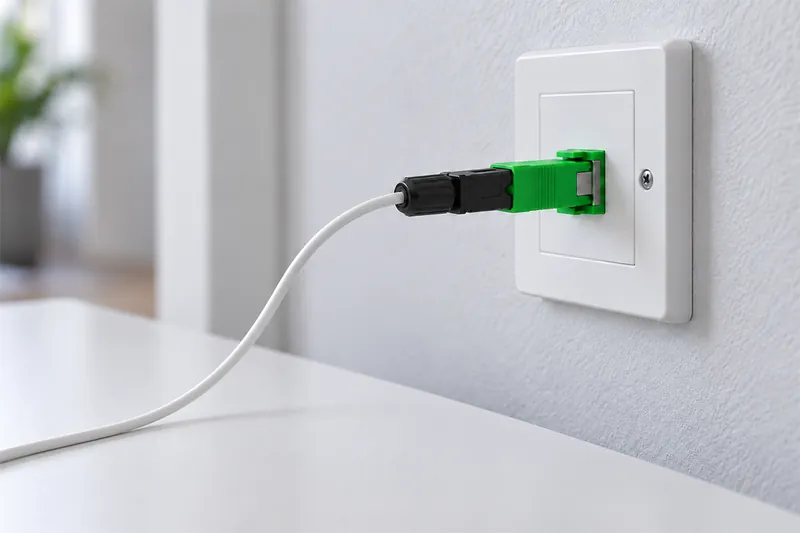

توصيل طرف كابل التوصيل الخاص بوحدة ONU أو لـ مآخذ جدارية للألياف الضوئية.
في نقطة التوزيع

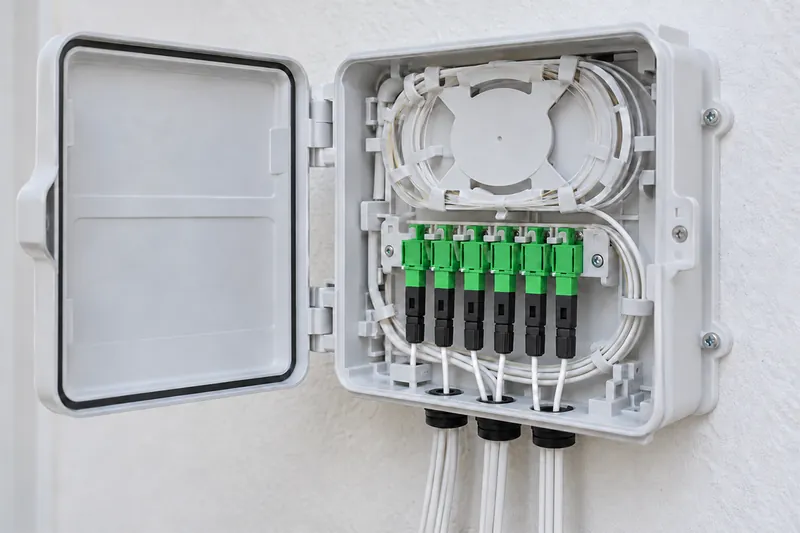

انقطاع التيار داخل المبنى صناديق توزيع الألياف الضوئية وصناديق التوصيل, ، حيث يتم توصيلها بـ محولات SC و LC.
للإصلاحات

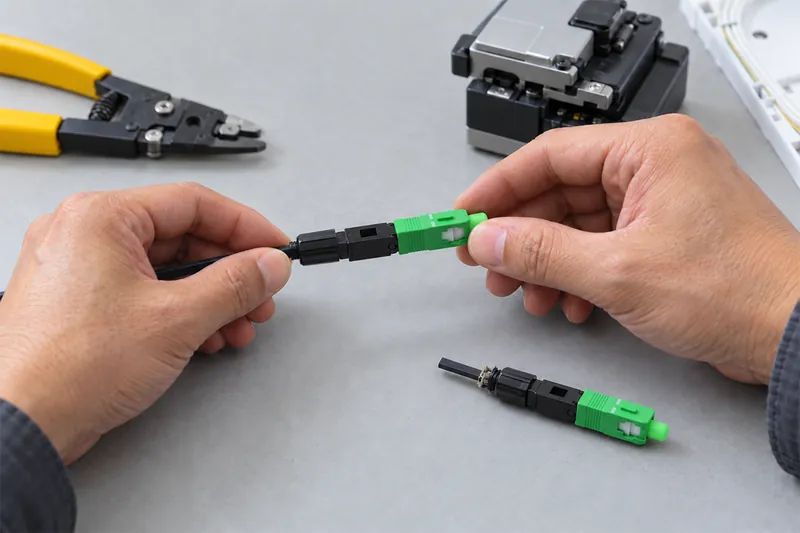

إعادة توصيل طرف كابل التوصيل بعد تلف الطرف، دون إعادة سحب الكابل.
في الأماكن المغلقة
توصيل الكابلات الدائرية التي يتراوح قطرها بين 0.9 و3.0 ملم عند نهايات الكابلات الهابطة أو الصاعدة.
يُستخدم موصل SC على نطاق واسع في شبكات الألياف الضوئية حتى المنزل (FTTH) والوصول إلى النطاق العريض وتوزيع التلفزيون الكبلي (CATV)؛ أما موصل LC فهو الخيار المثالي للأحجام الصغيرة عندما تتطلب اللوحات كثافة أعلى. وفي الحالات التي تتطلب فيها عملية التركيب استخدام مجموعات مُجهَّزة مسبقًا في المصنع، يرجى الاطلاع على كابلات التوصيل والوصلات المرنة.
المصنع الذي يُنتج موصلاتنا السريعة
تُصنع موصلاتنا السريعة في مصانعنا الخاصة: قاعدتان تصنيعيتان في نينغبو ودونغقوان تبلغ مساحتهما الإجمالية أكثر من 40,000 متر مربع ويعمل فيهما أكثر من 600 موظف إنتاج من ذوي الخبرة.
- أكثر من 40,000 متر مربعمساحة أرضية المصنع
- 600+موظفو الإنتاج ذوو الخبرة
- 9 + 12آلات Sodick للتصنيع بالصعق الكهربائي (EDM) وآلات الطحن عالية السرعة المزودة بنظام التحكم الرقمي (CNC) في غرفة الأدوات
- 200+آلات القولبة بالحقن
- 1,000+وحدات التجميع والفحص الآلية
- 500+عملاء في أكثر من 60 دولة

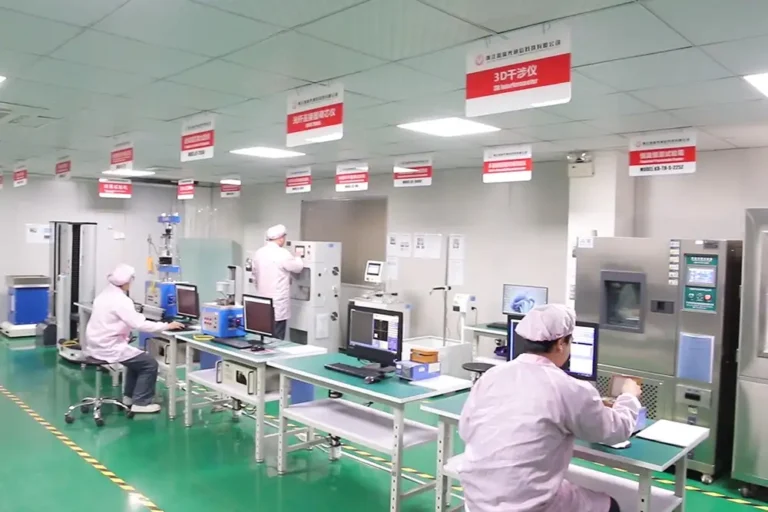

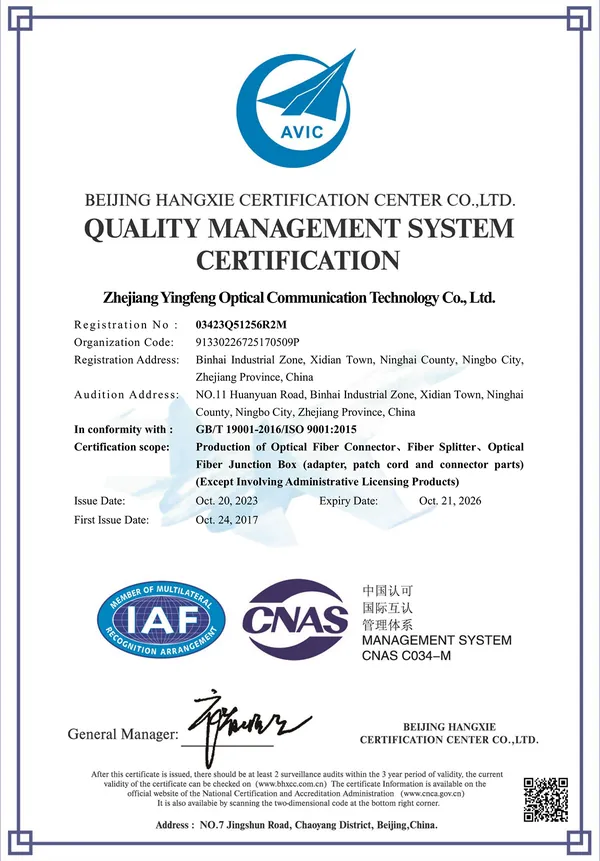

تبدأ عملية تصنيع الموصلات من القوالب والأجزاء البلاستيكية، ونحن نتمتع بخبرة تزيد عن 35 عامًا في مجال البلاستيك وصناعة القوالب. يتم فحص المنتجات النهائية في مختبرنا المجهز تجهيزًا كاملاً لاختبار الألياف الضوئية في مقرنا في نينغبو، والذي يقوم باختبار مكونات الألياف الضوئية التي نصنعها، كما تخضع الموصلات السريعة لاختبارات بصرية على أساس العينات أثناء الإنتاج. إذا كنت ترغب في رؤية طلبك قبل شحنه، يمكننا ترتيب فحص مباشر عبر الفيديو عند الطلب، كما تتوفر وثائق الاختبار الكاملة عند الطلب.
ألوان مخصصة، وحلقات تثبيت، وطباعة، وعينات
بالنسبة لمشاريع الموصلات السريعة للألياف الضوئية التي تحمل علامات تجارية خاصة أو مخصصة للمشغلين، يمكننا تخصيص ألوان العلب ومواصفات الحلقات، بالإضافة إلى الطباعة والتغليف. تتوفر العينات عند الطلب حتى تتمكن فرق العمل لديكم من تجربة الموصلات على الكابلات الخاصة بكم قبل تقديم الطلب.
- ✓ألوان المساكن
- ✓مواصفات الحلقة المعدنية
- ✓الطباعة والتغليف
- ✓عينات متوفرة عند الطلب
أرسل إلينا استفسارك بشأن الموصل السريع
يرجى إعلامنا بالواجهة والوجه الطرفي، ونوع الكابل وحجمه، والكمية المطلوبة. وسنرد عليكم بعرض أسعار وورقات بيانات الطراز.
- 01
الواجهة والوجه النهائيSC أو LC، APC أو UPC، أحادي النمط أو متعدد الأنماط
- 02
نوع الكابل وحجمهكابل منحني أو كابل دائري بقطر يتراوح بين 0.9 و3.0 ملم
- 03
الكمية والخياراتألوان العبوات، والطباعة، والتغليف، أو العينات
ألست متأكدًا من الإصدار المناسب لشبكتك؟ صف لنا الكابل والمنفذ وسنحدد لك الطراز المناسب.
استفسارك
الحقول التي تحمل علامة * هي حقول إلزامية.
الأسئلة الشائعة حول الشراء السريع للموصلات
ألا تجد إجابة لسؤالك؟ أرسلها مع تحديد نوع الكابلات وكميتها.
ما الفرق بين الموصل السريع والموصل القابل للربط؟
يربط الموصل السريع الألياف الميدانية بواسطة وصلة ميكانيكية داخل الموصل نفسه، لذا لا يتطلب سوى أداة نزع العزل وقاطع الألياف. أما الموصل المزود بوصلة انصهار، فيحتوي على ذيل قصير يتم ربطه بالألياف الميدانية عن طريق الانصهار، لذا يتطلب جهاز انصهار. ونحن نوفر كلا النوعين.
هل يمكنني توصيل موصل سريع من نوع APC بمحول أو منفذ من نوع UPC؟
لا. استخدم كابلات APC مع كابلات APC، وكابلات UPC مع كابلات UPC. فخلطها يؤدي إلى زيادة الخسارة والانعكاس الخلفي، وقد يتسبب في تلف الأطراف الطرفية.
ما هي كابلات التوصيل التي تتوافق مع موصلاتك السريعة؟
كابلات توصيل FTTH من النوع المنحني بأبعاد 3.0 × 2.0 مم و1.6 × 2.0 مم، وكابلات مستديرة بأقطار 0.9 و2.0 و3.0 مم، حسب الطراز.
هل لديكم موصلات سريعة متعددة الأوضاع؟
نعم. تتوفر إصدارات SC/UPC وLC/UPC للألياف متعددة الأوضاع من OM2 إلى OM5.
ما هو معدل خسارة الإدخال الذي يمكنني توقعه بعد التثبيت؟
تشير أوراق البيانات الخاصة بنا إلى أن خسارة الإدخال النموذجية تبلغ ≤0.35 ديسيبل. كما أن النتيجة في الموقع تعتمد أيضًا على عملية القطع وعلى الحفاظ على نظافة الألياف، ولهذا السبب يُنصح باستخدام أداة قطع دقيقة.
كيف يتم اختبار موصلاتكم السريعة؟
نقوم باختبارها بصريًّا على أساس العينات أثناء الإنتاج، لأن الموصل السريع لا يمكن اختباره بشكل كامل إلا بعد تركيبه على الألياف الضوئية.
هل يمكنني الحصول على عينات؟
نعم، تتوفر عينات عند الطلب. يرجى إخبارنا بنوع الواجهة والوجه النهائي ونوع الكابل الذي ترغب في اختباره.
ما هو الحد الأدنى لكمية الطلب (MOQ) ومدة التسليم؟
يعتمد ذلك على الطراز وجدول الطلبات لدينا. يرجى الاتصال بفريق المبيعات لدينا وإبلاغهم بالكمية المطلوبة، وسنقوم بتأكيد كلا الأمرين في عرض الأسعار.
