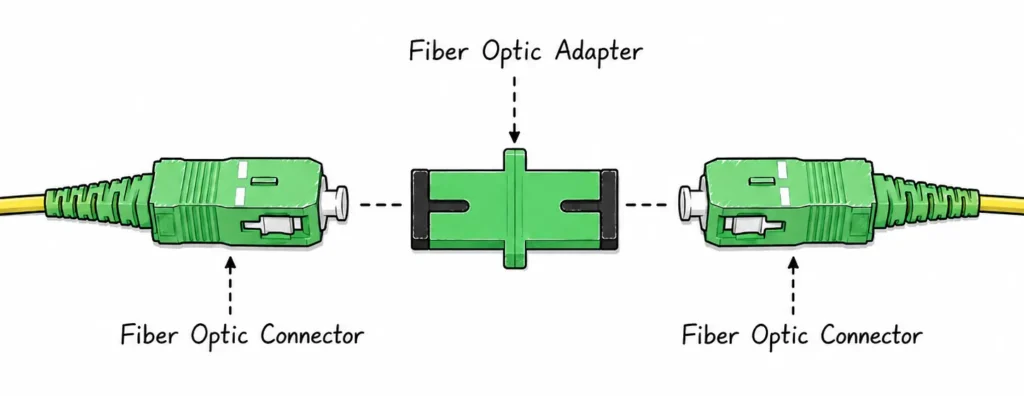

A Glasfaseradapterr ist eine passive Ausrichtungskomponente, die zwei kompatible Glasfaserschnittstellen mit Steckverbindern miteinander verbindet. Sie hält die Ferrulen in einer kontrollierten Position, sodass das Licht von einem Stecker zum nächsten geleitet werden kann. In Katalogen wird sie manchmal auch als Koppler bezeichnet, ist jedoch nicht dasselbe wie ein Lichtwellenleiter-Steckverbinder: Der Stecker ist die Anschlussfläche am Kabel oder am Anschlussstrang, während der Adapter die Gegensteckfläche zwischen den Steckern darstellt.
Ein Adapter wandelt keine Singlemode-Faser in Multimode-Faser um, verwandelt keine APC-Stirnfläche in eine UPC-Stirnfläche und gleicht auch kein unzureichendes optisches Budget aus. Seine Aufgabe besteht in einer präzisen, sauberen und wiederholbaren mechanischen Ausrichtung. Deshalb sind Kompatibilität und Handhabung wichtiger als ein Foto auf der Vorderseite oder eine einzelne Artikelnummer.
So funktioniert ein Glasfaseradapter
Ausrichtungshülse und Ferrulen
In den meisten Adaptern führt eine Ausrichtungshülse die beiden Steckerferrulen in die richtige Position. Das Material der Hülse, die Fertigungstoleranz, der Zustand des Steckers und die Sauberkeit beeinflussen alle, wie zuverlässig die Steckverbindung funktioniert. Eine hochwertige Hülse kann eine zerkratzte Ferrule, eine verschmutzte Stirnfläche oder einen nicht vollständig eingesteckten Stecker nicht ausgleichen.
Was ein Adapter nicht kann
Betrachten Sie den Adapter als einen Bestandteil eines vollständigen Verbindungspfads. Er kann die Notwendigkeit nicht ersetzen, Steckverbinderfamilie, Polierung, Faser-Modus, Portkonfiguration und Anwendungsanforderungen aufeinander abzustimmen. Bevor Sie ein Bauteil freigeben, prüfen Sie die zusammenpassenden Komponenten gemeinsam: den Adapter, das Pigtail oder Verbindungskabel, die Schalttafel oder das Gehäuse sowie die vorgesehene Betriebsumgebung.
Arten von Glasfaseradaptern
Nach Anschlussart
SC- und LC-Adapter sind in FTTH-Netzwerken, Telekommunikationsräumen, Unternehmensverkabelungen und Rechenzentren weit verbreitet. FC- und ST-Adapter spielen weiterhin eine Rolle bei Testanwendungen, in Altanlagen und in einigen industriellen Installationen. MPO/MTP-Adapter unterstützen Mehrfaser-Schnittstellen, die in Systemen mit hoher Dichte zum Einsatz kommen. Die Steckerfamilie muss auf den installierten Stecker abgestimmt sein und darf nicht allein aufgrund der Verfügbarkeit ausgewählt werden.
Farbcodierung: ein nützlicher Anhaltspunkt, aber keine Entscheidung über die Kompatibilität
Bei gängigen SC- und LC-Komponenten wird häufig Grün zur Kennzeichnung von APC und Blau zur Kennzeichnung von UPC oder PC verwendet. Betrachten Sie die Farbe als Anhaltspunkt zur Identifizierung vor Ort, nicht jedoch als Freigabe zum Zusammenbau der Teile: Hersteller können auch andere Farben verwenden, und das Produktetikett, die Zeichnung sowie die Spezifikation des Verbindungsstücks bleiben die maßgeblichen Prüfkriterien.
MPO/MTP-Adapter: Die Passform ist genauso wichtig wie die Oberflächenbeschaffenheit
Ein MPO/MTP-Adapter verfügt selbst nicht über eine UPC- oder APC-polierte Faserendfläche; die Polierung befindet sich an den Gegensteckern der MPO/MTP-Steckverbinder. Der Adapter muss dennoch zum gesamten Steckverbindersystem passen. APC-Stecker sollten nur mit APC-Steckern verbunden werden, wobei auch die Rillenausrichtung, die Faseranzahl, die Anordnung der Stifte bzw. der Geschlechter sowie die Polaritätsmethode nach Typ A/B/C mit der Konstruktion übereinstimmen müssen. Gehen Sie nicht davon aus, dass ein generischer MPO-Adapter mit allen MPO/MTP-Baugruppen austauschbar ist.
| Adapterfamilie | Typische Konfiguration | Wo es häufig verwendet wird |
| SC | Simplex, Duplex; UPC- oder APC-Varianten | FTTH/PON, Telekommunikationsverteilung und allgemeine Singlemode-Verbindungen. |
| LC | Simplex, Duplex oder Quad | Dichte auf der Seite der Rechenzentrums- und Unternehmensausrüstung. |
| FC / ST | In der Regel Simplex | Test-, Alt-, Industrie- oder Spezialanlagen. |
| MPO/MTP | Mehrfaser-Schnittstelle | Hochdichte Trunks und Architekturen mit paralleler Optik. |
Adapter mit gleicher Schnittstelle, Hybridadapter und Bare-Fiber-Adapter
Ein Adapter mit identischer Schnittstelle verbindet an beiden Enden Stecker derselben Familie, beispielsweise LC mit LC. Ein Hybridadapter ist für zwei unterschiedliche Steckerschnittstellen vorgesehen und sollte als vollständige Kompatibilitätskombination betrachtet werden, nicht als Abkürzung zur Umgehung von Polier- oder Fasermodusregeln. Ein Adapter für blanke Fasern dient dazu, eine abisolierte Faser vorübergehend oder gezielt für Test- oder Anschlussarbeiten zu halten; er ist kein Ersatz für eine fertige, mit Steckern versehene Verbindung.
Nach Anzahl der Anschlüsse, Montageart und Umgebungsbedingungen
Simplex-, Duplex- und Quad-Ausführungen wirken sich auf die Packungsdichte und die Kabelführung aus. Gehäuse mit oder ohne Flansch beeinflussen den Einbau in die Schalttafel. Varianten mit Verschlussklappe, Staubschutz, Metallgehäuse oder versiegeltem Gehäuse können geeignet sein, wenn der Zugang, die Verschmutzung oder die Exposition einen höheren Schutz erfordern. Überprüfen Sie vor dem Kauf die tatsächliche Aussparung in der Schalttafel, die Adapterplatte und die Anordnung der Kabelführung.
Kompatibilitäts-Checkliste: In dieser Reihenfolge auswählen
1. Steckverbinderfamilie und Politur aufeinander abstimmen
Überprüfen Sie zunächst die Steckerschnittstelle auf beiden Seiten: SC, LC, FC, ST oder MPO/MTP. Überprüfen Sie anschließend die Politur der Stirnfläche. APC und UPC sind unterschiedliche Geometrien für den physikalischen Kontakt und sollten nicht miteinander vermischt werden. Nutzen Sie Zeichnungen, Beschriftungen und Farbkonventionen als Hilfestellung, prüfen Sie das Bauteil jedoch anhand des spezifizierten Steckers und der Kabelkonfektion.
2. Glasfasermodus und Portkonfiguration überprüfen
Überprüfen Sie die Link-Konfiguration hinsichtlich Singlemode- oder Multimode-Glasfaser, Simplex- oder Duplex-Verbindung sowie etwaiger polaritätsgesteuerter Mehrfasersysteme. Ein Adapter kann zwar mechanisch kompatibel erscheinen, dennoch für die installierte Kabelarchitektur ungeeignet sein. Stellen Sie bei Systemen mit hoher Dichte sicher, dass die Portanordnung die vorgesehenen Kabelausgänge und die Zugangsmethode unterstützt.
3. Überprüfen Sie die Platte, die Dichte und die Umgebungsbedingungen
Für ein Regal oder optischer Verteiler, überprüfen Sie das Format der Adapterplatte, den verfügbaren Platz, die Zugangsrichtung, die Anforderungen an den Biegeradius und die Beschriftungsmethode. Bei einem Feldgehäuse sollten Sie Staub, Feuchtigkeit, Vibrationen und die am Einsatzort erforderlichen mechanischen Schutzanforderungen berücksichtigen.
4. Leistungs- und Qualitätsunterlagen anfordern
Fragen Sie den Lieferanten nach den geltenden Spezifikationen für Einfügungsdämpfung und Rückflussdämpfung, dem Prüfverfahren, dem Material der Hülse, den Betriebsbedingungen, Angaben zur Lebensdauer sowie den entsprechenden Konformitätsunterlagen. Behandeln Sie eine Katalogangabe nicht als allgemeingültiges Ergebnis; überprüfen Sie die Werte anhand der tatsächlichen Produktkonfiguration und der Abnahmeanforderungen des Projekts.
Beispiele für die Auswahl von Adaptern
FTTH und PON-Verteilung
SC/APC wird häufig in Zugangsnetzen vorgeschrieben. Der Adapter muss mit dem installierten Stecker und der Anordnung der Anschlüsse übereinstimmen, während die zugehörige Schnellanschluss für Glasfaserkabel oder das Anschlusskabel muss den gleichen Projektspezifikationen entsprechen. Überprüfen Sie neben der optischen Schnittstelle auch die Kabeleinführung, den Staubschutz und den Wartungszugang.
In vielen FTTH- und PON-Verteilernetzen wird SC/APC vorgeschrieben, da die abgewinkelte Endfläche reflektiertes Licht vom Faserkern wegleitet, was bei reflexionsempfindlichen Zugangsverbindungen von Vorteil ist. SC/UPC wird ebenfalls in einigen Geräten, bei Innenverbindungen und in regionalen Netzwerken verwendet, daher muss die Projektspezifikation – und nicht die Bezeichnung des Segments oder die Gehäusefarbe – über die Wahl des Adapters entscheiden. Geben Sie nicht an, dass UPC generell die Standardeinstellung für alle FTTH-Projekte ist.
Rechenzentren und Serverräume in Unternehmen
LC-Duplex- und Quad-Adapter kommen häufig dort zum Einsatz, wo es auf die Gerätedichte und den Zugang zum Patchfeld ankommt. MPO/MTP-Schnittstellen können für Trunk- und Kassettensysteme verwendet werden. Planen Sie die Anordnung der Adapter unter Berücksichtigung des Kabelverlaufs, der Polaritätsmethode, der Beschriftung und des Wartungsraums, anstatt die Dichte isoliert zu betrachten.
Verwenden Sie die Bereitstellung im Rechenzentrum nicht als Abkürzung für APC. Viele geräteseitige Schnittstellen im Rechenzentrum verwenden LC/UPC oder eine vom Transceiver und vom Verkabelungssystem vorgegebene MPO/MTP-Konfiguration. APC kann in ausgewählten Singlemode-Übertragungssystemen oder anderen reflektionsempfindlichen Designs verwendet werden, ist jedoch kein universeller Standard in Rechenzentren. Passen Sie den Adapter an den Transceiver, die Kassette oder die Schalttafel, die Kabelkonfektion sowie die dokumentierte Polaritätsmethode an.
Test- und Altsysteme
FC-, ST-, Hybrid- und Bare-Fiber-Adapter können bei der Wartung bestehender Installationen oder beim Anschluss von Testgeräten nützlich sein. Dabei ist es vorrangig, genau zu ermitteln, was sich auf jeder Seite der Schnittstelle befindet. Handelt es sich um eine vorübergehende Anwendung, sollten Sie die Verbindung dokumentieren und die temporären Testadapter aus dem festen Verbindungsaufbau entfernen.
Reinigung und Inspektion
Eine bewährte Vorgehensweise lautet: Prüfen – Reinigen – Prüfen. Verwenden Sie für die Steckerendfläche zugelassene Reinigungswerkzeuge, lassen Sie die Staubkappen aufgesetzt, wenn die Anschlüsse nicht genutzt werden, und vermeiden Sie es, die Ferrulen zu berühren oder Schmutz in einen Adapter zu blasen. Sollte eine Verbindung instabil sein, überprüfen Sie sowohl die beiden zusammensteckenden Stecker als auch den Adapterweg, bevor Sie Teile austauschen.
Versuchen Sie niemals, eine APC/UPC-Inkompatibilität durch erzwungenes Anschließen zu beheben. Wenn Sie sich hinsichtlich der Lackierung oder der Steckverbinderfamilie unsicher sind, unterbrechen Sie den Vorgang und überprüfen Sie die Montageanleitung. Ein kurzer Überprüfungsschritt ist kostengünstiger als die Verunreinigung oder Beschädigung mehrerer Anschlussstellen.
Häufig gestellte Fragen
Ist ein Glasfaseradapter dasselbe wie ein Koppler?
Die Begriffe werden häufig für dieselbe passive Gegensteckverbindung verwendet. Achten Sie bei der Beschaffung auf die Details der Steckverbinderschnittstelle, der Polierung, der Hülse und der Befestigung, anstatt sich allein auf die Bezeichnung zu verlassen.
Können APC- und UPC-Stecker über denselben Adapter verbunden werden?
Nein. Sie sollten nicht als austauschbares Paar verwendet werden. Verwenden Sie den für die Verbindung vorgesehenen Stecker und Polierer.
Sollte ich mich für eine Hülse aus Keramik oder Phosphorbronze entscheiden?
Die Wahl der richtigen Hülse hängt vom Steckverbindersystem und der Produktkonstruktion ab. Fordern Sie die Spezifikationen des Lieferanten an und prüfen Sie diese im Hinblick auf die Anwendung, die Steckhäufigkeit und die Projektanforderungen.
Wie finde ich heraus, welchen Adapter ich benötige?
Beginnen Sie mit den Steckverbindern auf beiden Seiten und überprüfen Sie anschließend die Politur, die Glasfaserarchitektur, die Anschlusskonfiguration, den Sitz der Blende und die Umgebungsbedingungen. Eine Zeichnung oder ein Foto der bestehenden Schnittstelle kann dem Lieferanten dabei helfen, die Übereinstimmung zu überprüfen.
Wählen Sie den Adapter als Teil der gesamten Verbindung aus
Der richtige Adapter ist derjenige, der zum gesamten Anschlussweg passt und zukünftige Wartungsarbeiten vereinfacht. Informationen zu Produktoptionen oder Hilfe bei der Überprüfung einer erforderlichen Schnittstelle finden Sie bei YingFeng unter Lichtwellenleiter-Adapter Seite mit den Angaben zu Steckverbinder, Kabel und Blende auf einen Blick.
