إذا كنت قد دخلت للتو إلى عالم الألياف البصرية، فإن جميع المصطلحات والاختصارات التقنية قد تبدو مربكة لك. لهذا السبب أنشأت هذا سلسلة مسرد مصطلحات الألياف - لمساعدتك على فهم معنى هذه المصطلحات بأبسط طريقة ممكنة.

سأشرح كل شيء من وجهة نظر المطلعين على الصناعة، باستخدام صور حقيقية كلما استطعت (وليس مجرد عروض خيالية). كما أنني أتجنب أيضاً التفسيرات المعقدة للغاية، مع الحفاظ على اللغة واضحة ومباشرة، حتى تكون واثقاً من أنك ستفهم المعنى الحقيقي لهذه المصطلحات بعد القراءة.

سنتحدث اليوم عن: فرق معامل الانكسار النسبي

جدول المحتويات

ما هو فرق معامل الانكسار النسبي (Δ)؟

فرق معامل الانكسار النسبي (Δ) هو معلمة بلا أبعاد تعبر عن الفرق بين معامل الانكسار لقلب الألياف والكسوة بالنسبة إلى معامل الانكسار الأساسي. في الألياف الضوئية، عادةً ما يكون Δ أقل من 1%، ومع ذلك فإن هذا الفرق الصغير ضروري لتوجيه الضوء من خلال الانعكاس الداخلي الكلي.

على الرغم من صغر قيمة Δ، فإن له تأثيرًا كبيرًا على أداء الألياف. فهي تؤثر على مدى إحكام انحصار الضوء داخل اللبّ، و الفتحة العددية (NA) من الألياف, عدد أوضاع الانتشار المدعومة, وسلوك التشتت. توفر القيم الأكبر لـ Δ بشكل عام انحصارًا أقوى للضوء ووضوحًا أعلى، بينما تُستخدم القيم الأصغر عادةً في ألياف أحادية الوضع لتحقيق تحكم أفضل في الوضع وتشتت أقل.

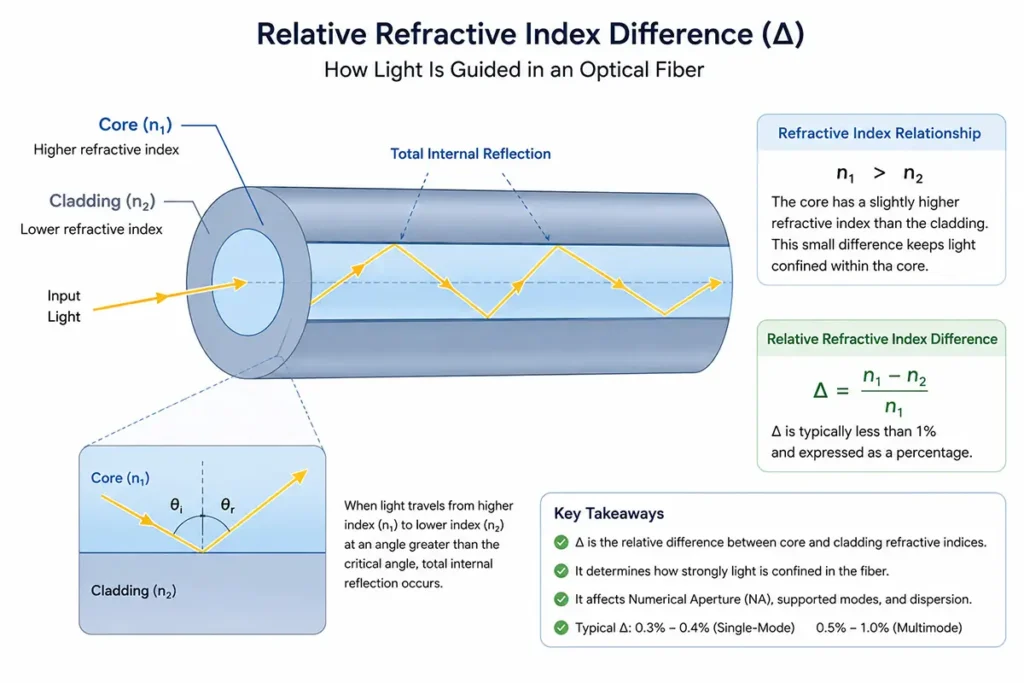

فرق معامل الانكسار النسبي

ماذا يعني فرق معامل الانكسار النسبي في الواقع؟

للوهلة الأولى، قد يبدو فرق معامل الانكسار النسبي مصطلحًا بصريًا معقدًا. في الواقع، يصف ببساطة مدى اختلاف مؤشرات الانكسار في قلب الألياف والكسوة.

تتكون الألياف الضوئية القياسية من طبقتين:

  • النواة - المنطقة المركزية التي ينتقل فيها الضوء
  • الكسوة - الطبقة الخارجية التي تحيط بالقلب

ولكي يبقى الضوء محبوسًا داخل القلب، يجب أن يكون للقلب معامل انكسار أعلى قليلاً من الكسوة.

على سبيل المثال:

  • معامل الانكسار الأساسي (n₁): 1.468
  • معامل انكسار الكسوة (n₂): 1.462

على الرغم من أن الفرق يبدو صغيرًا للغاية، إلا أنه كافٍ لخلق انعكاس داخلي كلي، مما يبقي الضوء محصورًا داخل الألياف.

فرق معامل الانكسار النسبي هو ببساطة طريقة ملائمة للتعبير عن هذا الفرق الصغير كنسبة مئوية.

معامل الانكسار النسبي مقابل معامل الانكسار: ما الفرق بينهما؟

يخلط العديد من المبتدئين بين هذين المصطلحين لأنهما يبدوان متشابهين للغاية.

يصف معامل الانكسار الخاصية البصرية لمادة ما. ويشير إلى مقدار تباطؤ الضوء عند انتقاله عبر تلك المادة.

ومع ذلك، فإن فرق معامل الانكسار النسبي لا يصف المادة مباشرة. بل يصف العلاقة بين مادتين، وهما قلب الألياف والكسوة.

فكّر في الأمر بهذه الطريقة:

  • معامل الانكسار = خاصية المادة
  • الفرق في معامل الانكسار النسبي = الفرق بين مادتين

في الألياف البصرية، كلتا القيمتين مهمتان. تحدد مؤشرات الانكسار كيفية سلوك الضوء داخل كل طبقة، بينما تصف Δ مدى فعالية الألياف في توجيه هذا الضوء.

كيف يتم حساب Δ؟

يتم حساب فرق معامل الانكسار النسبي عادةً باستخدام المعادلة التالية:

Δ = (n₁ - n₂) / n₁

أين:

  • ن ₁ = معامل الانكسار الأساسي
  • n₂ = معامل انكسار الكسوة

ونظرًا لأن الفرق بين n₁ و n₂ صغير للغاية، عادةً ما يتم التعبير عن Δ كنسبة مئوية.

بالنسبة لمعظم الألياف الضوئية التجارية، تتراوح القيمة عادةً بين 0.3% و1%.

ما أهمية Δ في الألياف الضوئية؟

على الرغم من أن Δ عادةً ما يكون Δ أقل من 1%، إلا أنه يؤثر على العديد من خصائص الألياف الرئيسية.

1. يحدد مدى انحصار الضوء بشكل جيد

الغرض الأساسي من وجود مؤشرات انكسار مختلفة هو إبقاء الضوء داخل القلب.

Δ الأكبر يعني فرقًا أكبر في معامل الانكسار بين القلب والكسوة. وهذا يخلق انحصارًا ضوئيًا أقوى ويجعل الانعكاس الداخلي الكلي أسهل في تحقيقه.

ونتيجة لذلك، يظل الضوء موجهًا بإحكام أكبر داخل قلب الألياف.

2. تؤثر على الفتحة العددية (NA)

التصديق折射率差 厇񝻧 厇 厇 񝻧 التصديق。

一般 يقول: ：

Δ 值趌򍢨 → NA值

≡孔孔径使光纤够接够大大范围入孔ִ IMPLECTIONִ。

هذا أيضًا هو 上纤 δ㔌通比单单单单单 的 大 原 一。

الوجبات السريعة光纤 值孔径 (NA)指。

3. يؤثر على تصميم الألياف أحادية النمط ومتعددة الأنماط

تلعب قيمة Δ دورًا مهمًا في تحديد كيفية انتشار الضوء عبر الألياف.

عادةً ما تستخدم الألياف متعددة الأنماط Δ أكبر لأنها مصممة لدعم أنماط انتشار متعددة وتستفيد من فتحة عدديّة أكبر.

تستخدم الألياف أحادية النمط بشكل عام Δ أصغر. يساعد ذلك في الحفاظ على تحكم أكثر إحكامًا في انتشار الضوء، ويقلل من التأثيرات النمطية، ويدعم الإرسال لمسافات طويلة وعرض نطاق ترددي عالٍ.

لهذا السبب، يختار مصممو الألياف بعناية Δ وفقًا للتطبيق المقصود.

قيم Δ النموذجية في الألياف البصرية

تستخدم أنواع الألياف المختلفة اختلافات مختلفة في معامل الانكسار النسبي.

نوع الأليافنموذجي Δ
الألياف أحادية الوضع0.3% – 0.4%
الألياف متعددة الأنماط0.5% – 1.0%

على الرغم من أن هذه الأرقام تبدو صغيرة للغاية، إلا أنه حتى التغييرات الطفيفة يمكن أن تؤثر بشكل كبير على أداء الألياف.

تشبيه بسيط لفهم Δ

تخيل طريقاً سريعاً محاطاً بحواجز حماية.

وتمثل السيارات الإشارات الضوئية، بينما تمثل حواجز الحماية فرق معامل الانكسار بين القلب والكسوة.

إذا كانت حواجز الحماية قوية وواضحة المعالم، يصبح من الأسهل إبقاء المركبات تتحرك في الاتجاه الصحيح.

وبالمثل، فإن Δ الأكبر حجمًا يخلق انحصارًا بصريًا أقوى، مما يساعد على توجيه الضوء عبر الألياف.

وبالطبع، لا يكون الحصر الأقوى أفضل دائمًا. يجب على مصممي الألياف أن يوازنوا بين انحصار الضوء والفتحة العددية وأداء التشتت ومتطلبات الإرسال عند اختيار قيمة Δ المناسبة.

الأسئلة الشائعة

هل Δ الأكبر Δ دائمًا أفضل؟

توفر Δ الأكبر حجمًا انحصارًا أقوى للضوء وفتحة عدديّة أعلى، ولكنها قد لا تكون مناسبة لكل تطبيق. غالبًا ما تتطلب الألياف أحادية الوضع قيم Δ أصغر للتحكم في الوضع بشكل أفضل.

لا. فرق معامل الانكسار النسبي هو بارامتر بدون أبعاد ويعبر عنه عادةً كنسبة مئوية.

وتتراوح قيمة Δ لمعظم الألياف أحادية الوضع القياسية بين 0.3% و0.4% تقريبًا.

بشكل عام، يؤدي Δ الأكبر إلى فتحة عدديّة أكبر (NA)، مما يسمح للألياف بقبول الضوء على نطاق أوسع من زوايا الإدخال.

الخاتمة

يُعد فرق معامل الانكسار النسبي (Δ) أحد أهم المعلمات الأساسية في تصميم الألياف الضوئية. على الرغم من أنه عادةً ما يكون أقل من 1%، إلا أنه يؤثر بشكل مباشر على انحصار الضوء والفتحة العددية وأنماط الانتشار وسلوك التشتت.

من خلال التحكم في فرق معامل الانكسار بين القلب والكسوة، يمكن لمصنعي الألياف تحسين الألياف الضوئية لتطبيقات مختلفة، بدءًا من الشبكات متعددة الأنماط قصيرة المدى إلى أنظمة الإرسال أحادية النمط طويلة المدى.
