Fiber optik dünyasına yeni adım atıyorsanız, tüm teknik terimler ve kısaltmalar bunaltıcı gelebilir. İşte bu yüzden bu elyaf sözlüğü serisi - Bu terimlerin gerçekte ne anlama geldiğini mümkün olan en basit şekilde anlamanıza yardımcı olmak için.

Her şeyi sektörün içinden birinin bakış açısıyla, mümkün olduğunca gerçek fotoğraflar kullanarak açıklayacağım (sadece süslü renderlar değil). Ayrıca aşırı karmaşık açıklamalardan kaçınıyorum, dili açık ve doğrudan tutuyorum, böylece okuduktan sonra bu terimlerin gerçek anlamını anlayacağınızdan emin olabilirsiniz.

Bugün, hakkında konuşacağız: SC fiber konektör

İÇİNDEKİLER

Peki SC Fiber Konnektör Nedir?

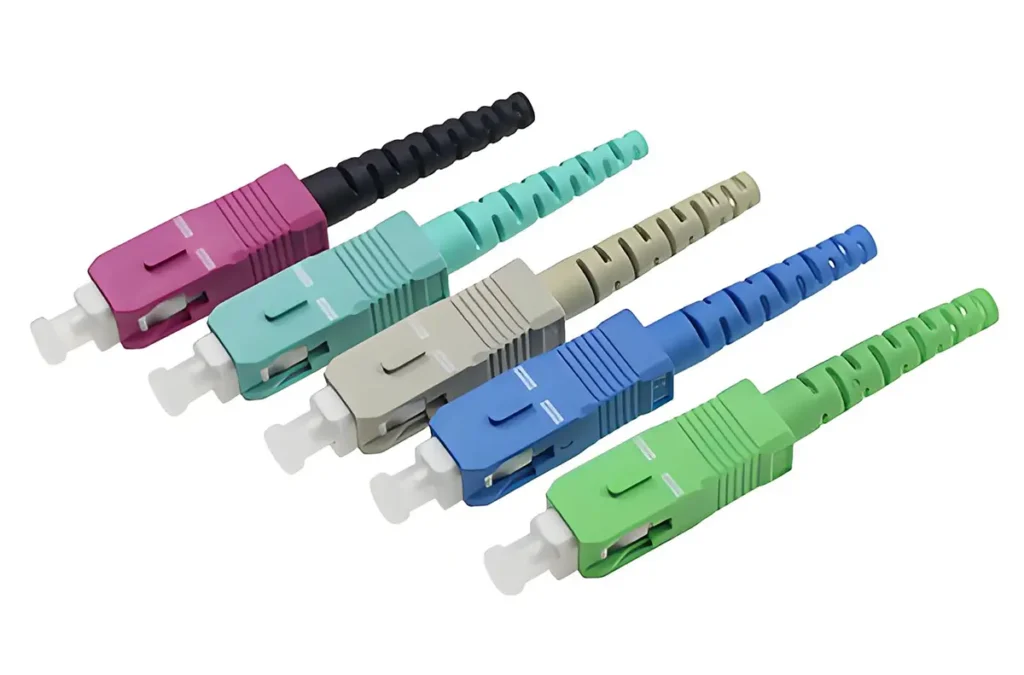

sc fiber optik konektör rengi

Bir SC fiber konektör iletişim sistemlerinde optik fiberleri bağlamak için kullanılan standart bir fiber optik konektör türüdür. Basit yapısı, istikrarlı performansı ve kolay tak-çalıştır tasarımı ile bilinir.

“SC”, kare şeklindeki gövdesinden gelen bir isim olan Square Connector'ın kısaltmasıdır. Başlangıçta tarafından geliştirilmiştir NTT 1980'lerde ortaya çıktı ve kısa sürede telekom ağlarında en yaygın kullanılan fiber konektörlerden biri haline geldi.

LC gibi daha küçük konnektörlerle karşılaştırıldığında SC konnektörler biraz daha büyüktür, ancak bu da özellikle kurulum sırasında kullanımlarını kolaylaştırır.

👉 Basit bir ifadeyle:
SC konektör = günlük ağ dağıtımı için tasarlanmış güvenilir, kullanımı kolay bir fiber konektör

SC Fiber Konnektörler Neden Hala Yaygın Olarak Kullanılıyor?

Her ne kadar LC konektörler Günümüzde veri merkezlerinde SC konektörler hala her yerdedir - özellikle telekom ve FTTH ağları.

Bunun en büyük nedenlerinden biri kullanım kolaylığıdır. SC konektörü bir itme-çekme kilitleme mekanizması kullanır. Basitçe içeri itersiniz ve yerine kilitlenir. Klips yok, karmaşık kullanım yok. Sahada, özellikle de daha az kontrollü ortamlarda çalışan teknisyenler için bu basitlik çok önemlidir.

Bir diğer avantajı ise sağlam yapısıdır. SC konnektör, daha küçük konnektörlere kıyasla kullanıma karşı daha az hassastır. Gerçek projelerde, özellikle dış mekan veya saha kurulumlarında, bu gözle görülür bir fark yaratır.

Yeni başlayanların gözden kaçırdığı bir tasarım detayı da var: SC konektörün ön arayüzü adaptör portlarıyla çok iyi hizalanarak sabit fiziksel temas sağlar. Bu, zaman içinde düşük ekleme kaybının ve güvenilir sinyal iletiminin korunmasına yardımcı olur.

Birçok FTTH dağıtımında, SC konektörler hala varsayılan seçimdir - daha yeni oldukları için değil, daha iyi oldukları için kanıtlanmış ve pratik.

SC vs LC Fiber Konnektör: Hangisini Seçmelisiniz?

Bu muhtemelen en yaygın karşılaştırmadır.

Birinin daha iyi olduğunu söylemek yerine, farklı senaryolarda kullanıldıklarını söylemek daha doğru olur.

ÖzellikSC KonektörüLC Konektörü
BoyutOrtaKüçük
Kilitleme Yöntemiİtme-çekmeRJ mandalı
Kullanım KolaylığıDaha kolayDaha kompakt
Tipik KullanımFTTH, telekomVeri merkezleri
YoğunlukOrtaYüksek

Gerçek dünya deneyiminden:

  • SC konektörler ihtiyacınız olduğunda daha iyidir basit, güvenilir bağlantılar
  • İhtiyacınız olduğunda LC konektörler daha iyidir yüksek yoğunluklu kablolama

Bir eve veya dış kabine fiber döşüyorsanız, SC genellikle daha güvenli ve kolay bir seçenektir.

SC Fiber Konnektör Çeşitleri

SC konnektörleri basit görünse de çeşitli varyasyonları vardır.

Elyaf türüne göre

SC konektörleri ile kullanılabilir:

  • Tek modlu fiber (en yaygın)
  • Çok modlu fiber

Çoğu FTTH ağında şunlarla karşılaşırsınız tek modlu SC konektörler.

Cila türüne göre

  • SC UPC (mavi) - standart kullanım
  • SC APC (yeşil) - açılı uç yüz

APC konnektörleri, yansımayı azalttıkları ve daha uzun mesafelerde sinyal kalitesini artırdıkları için FTTH sistemlerinde yaygın olarak kullanılır.

Yapıya göre

  • Simplex SC - tek fiber
  • Çift Yönlü SC - eşleştirilmiş fiberler (LC dupleksten daha az yaygın)

SC Fiber Konnektör Yapısı Açıklandı

Yaygın bir örneği ele alalım: 3,0 mm tek modlu SC APC konektörü

sc fiber konnektör bileşen kiti açıkla

Tipik bir SC konektörü şunları içerir:

  • Toz kapağı
  • Dış gövde
  • İç çekirdek (beyaz uç)
  • Seramik yüksük
  • Bahar
  • Arka muhafaza
  • Ana gövde
  • Kıvrımlı halka
  • Halka bileşeni
  • Önyükleme

Bağlayıcının kalbinde hala seramik yüksük, Bu da hassas fiber hizalaması sağlar.

LC konnektörlerle karşılaştırıldığında, SC konnektörler biraz daha büyük ve daha sağlam bir gövdeye sahiptir. Bu, özellikle yeni başlayanlar veya saha teknisyenleri için kurulum sırasında onları daha bağışlayıcı hale getirir.

SC Fiber Konnektörler Nasıl Sonlandırılır

sc fiber optik konnektör uç yüzey parlatma

Birçok gerçek senaryoda, SC konektörleri önceden monte edilmiş üniteler yerine ayrı bileşenlerden monte edilir.

Süreç, tüm bileşenlerin - körük, halka, kıvrım halkası, muhafaza parçaları ve yay - doğru sırayla fibere geçirilmesiyle başlar.

Daha sonra fiber sıyrılır (genellikle yaklaşık 3 cm), alkolle dikkatlice temizlenir ve yerleştirme için hazırlanır.

Ardından, seramik yüksüğe yapıştırıcı enjekte edilir. Uçta az miktarda yapıştırıcı göründüğünde, fiber hafifçe çıkıntı yapana kadar doğrudan yüksüğe yerleştirilir.

Bundan sonra, konnektör bir kürleme fırınına yerleştirilir (tipik olarak yaklaşık 15 saniye). Sertleştikten sonra, kıvrım halkası yapıyı sabitlemek için sıkıştırılır ve uç yüz parlatılır.

Mühendislik perspektifinden bakıldığında en kritik adımlar şunlardır:

  • Elyaf sıyırma (kırılmayı önlemek için)
  • Yapıştırıcı kontrolü
  • Uç yüz parlatma

Uygulamada, parlatma kalitesi genellikle konnektörün iyi performans gösterip göstermediğini belirler.

SC Konnektörler Nerelerde Kullanılır?

Saha kurulumu sırasında fiber optik kabloyu adaptöre yerleştiren teknisyen

SC konnektörler, özellikle fiber ağların birçok bölümünde hala yaygın olarak kullanılmaktadır:

  • FTTH (Eve Kadar Fiber)
  • Telekom dağıtım kutuları
  • Fiber duvar prizleri
  • Dış mekan fiber kurulumları

LC konektörler “yüksek yoğunluklu modern ağları” temsil ediyorsa, SC konektörler de “istikrarlı ve yaygın olarak kullanılan altyapıyı” temsil eder.”

SC Fiber Konnektörlerle İlgili Yaygın Sorunlar

SC konnektörleri nispeten sağlam olsa da, gerçek kullanımda hala sorunlar ortaya çıkmaktadır.

En yaygın sorunlar şunlardır:

  • Kirli konnektör uç yüzü
  • Çizilmiş yüksük
  • Yanlış yerleştirme (tam oturmamış)
  • Konektör yakınında fiber bükülmesi

Saha çalışmasından elde edilen pratik bir içgörü:
👉 Birçok bağlantı sorunu konnektörün kendisinden değil kurulum alışkanlıklarından kaynaklanır

Hızlı bir temizlik veya yeniden yerleştirme genellikle sorunu çözer.
