LC konnektör, günümüzün fiber optik ağlarında en yaygın kullanılan arayüzlerden biridir. Yama kabloları ve ODF çerçevelerinden veri merkezi kablolamasına kadar, kompakt 1,25 mm yüksük tasarımı onu yüksek yoğunluklu ortamlar için ideal hale getirir.
Bir LC konnektörü dışarıdan basit görünse de iç yapısı, her biri optik hizalama, mekanik stabilite ve uzun vadeli güvenilirlik açısından belirli bir amaca hizmet eden çok sayıda minyatür bileşenden oluşan hassas bir şekilde tasarlanmış bir montajdır.
Bu makale, mühendislik çizimlerini ve gerçek bileşen fotoğraflarını (LC-01 - LC-08) kullanarak LC konnektörünü ayrıntılı olarak incelemekte, her bir parçanın işlevini ve 0,9 mm, 1,2/2,0 mm, 3,0 mm, çift fiber ve uniboot gibi farklı LC yapılarının nasıl oluşturulduğunu açıklamaktadır.
İÇİNDEKİLER
Genel Bakış：LC Konnektörlerin Neden Bu Kadar Çok Çeşidi Var?
Şekil LC-01
LC konnektörler, esas olarak bunlarla birlikte kullanılan fiber kabloların farklı dış çaplara ve kurulum gereksinimlerine sahip olması nedeniyle farklılık gösterir.
Örneğin:
- 0,9 mm tipik olarak pigtailler ve dahili ekipman kabloları için kullanılır.
- 1.2 / 2.0 mm bağlantı kabloları için en yaygın boyuttur.
- 3.0 mm daha güçlü mekanik performansın gerekli olduğu ortamlarda kullanılır.
- Çift Yönlü LC iki simpleks konektörü çift klipsle birleştirir.
- Uniboot LC Daha temiz, daha yoğun kablolama için iki fiberi tek gövdeli bir kabuk içinde yönlendirir.
Genel yapı mühendislik genel bakışında görülebilir (Şekil LC-01) ve tüm versiyonlar aynı temel fikir üzerine inşa edilmiştir - sadece kablo boyutuna bağlı olarak farklı takviye parçaları ile.
Daha fazla fiber optik konektör ürünü keşfetmek isterseniz, lütfen Fiber Optik Konektör sayfası. Satın alma sorularınız için veya 2D / 3D görünümler gibi ayrıntılı mühendislik çizimleri talep etmek için istediğiniz zaman bizimle iletişime geçmekten çekinmeyin.

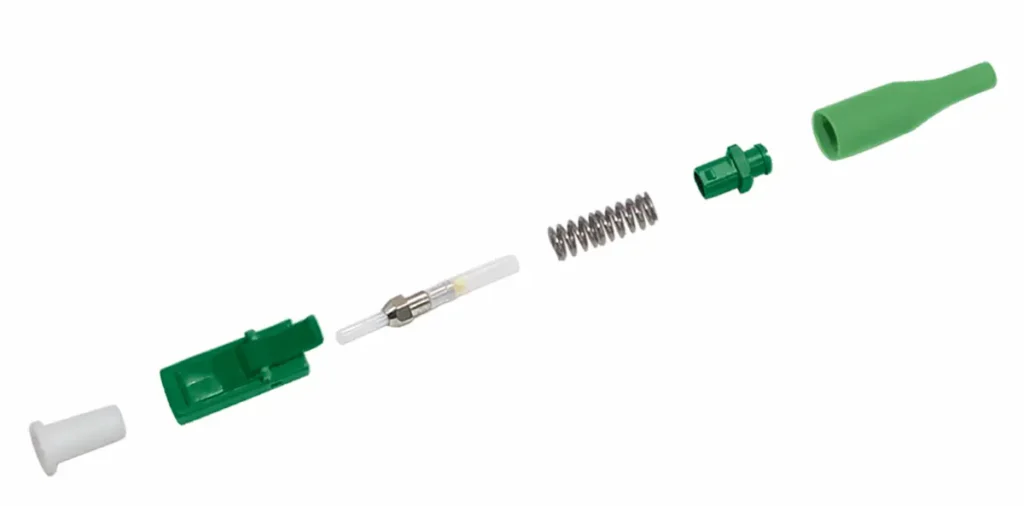

LC 0,9 mm Yapı
Şekil LC-02
0,9 mm LC konnektör en basit versiyonudur.
Kablonun kendisi son derece hafif ve ince olduğu için bir kıvrım halkası veya kıvrım manşonu gerektirmez.
Yapı şunları içerir:
- Dış gövde
- Yüksük tertibatı (yüksük + iç boru)
- Bahar
- Arka muhafaza
- 0,9 mm çizme
Bu tasarım, büyük gerilme mukavemetinin gereksiz olduğu pigtaillerde ve dahili ekipman kablolarında yaygın olarak kullanılır.
LC 1.2 mm / 2.0 mm Yapı
Şekil LC-03
Bu, standart bağlantı kablolarında en sık görülen LC konektörüdür.
0,9 mm'lik versiyonla karşılaştırıldığında, önemli bir bileşen ekler:
Kıvrımlı Halka - Kablonun Kevlar ipliğini sabitlemek için kullanılır.
Konektörün içinde yüksük tertibatı, iç boru, yay ve arka muhafaza aynı kalır, ancak daha büyük kuyruk daha güçlü mekanik sabitleme gerektirir.
2.0 mm çizme, sektörde en sık kullanılan LC kuyruk boyutudur.
LC 3.0 mm Yapı
Şekil LC-04
3,0 mm konnektör, daha kalın kablolar ve daha zorlu ortamlar için tasarlanmış güçlendirilmiş bir versiyondur.
Temel farkı, kıvrım halkasının arkasındaki ek bir parçadır:
Sıkma Kovanı (Küçük Sıkma Tüpü) - daha büyük kablo çapı için ekstra tutma kuvveti sağlar.
3.0 mm yapı, tüm LC versiyonları arasında mekanik olarak en güçlüsüdür ve dış mekan atlama kabloları veya endüstriyel kablolar için uygundur.
Isıyla Daralan LC Yapısı
Şekil LC-05
Bazı bölgelerde veya kurulum koşullarında teknisyenler sıkma yerine ısıyla daralan sabitleme yöntemini tercih etmektedir.
Bu yapı bir ısıyla daralan boru fiber ve Kevlar'ı güvenli bir şekilde tutmak için.
Sıkma aletlerinin mevcut olmayabileceği yerinde sonlandırmada yaygın olarak kullanılır.
Çift Yönlü LC Konnektör
Şekil LC-06
Dubleks LC konektörü, esasen iki simpleks LC konektörünün bir çift klips.
İki versiyonu vardır:
- Kıvrımlı tip dubleks LC
- Isıyla daralan dubleks LC
Her bir simpleks LC'nin iç yapısı aynı kalır; çift klips sadece onları dubleks bir düzeneğe bağlar.
Bu, anahtarlar, alıcı-vericiler ve patch paneller gibi dubleks iletim uygulamalarında yaygın olarak kullanılır.
LC Uniboot Yapısı
Şekil LC-07
Uniboot LC, özellikle veri merkezleri gibi yüksek yoğunluklu ortamlar için tasarlanmıştır.
Her iki fiber de tek bir kompakt dış kabuğu paylaşarak kablolamayı daha temiz tutar ve kablo tıkanıklığını azaltır.
Yapı tipik olarak şunları içerir:
- Ön ve arka muhafaza
- Üst ve alt kapak
- Isıyla daralan boru
- Uniboot kuyruk
- Yüksük tertibatı ve yay
Şekil LC-07'de gösterilen LC uniboot polaritesi tersine çevrilebilir bir tasarımdır. Üst ve alt muhafaza parçalarını kaydırıp döndürerek, konnektörü yeniden sonlandırmadan polarite A-B ve B-A arasında değiştirilebilir.
Bu tasarım, polarite yönetimini basitleştirdiği, kurulum süresini azalttığı ve kablolamayı daha temiz ve kompakt tuttuğu için veri merkezlerinde yaygın olarak kullanılmaktadır.
LC Bot Beden ve Renk Karşılaştırması
Şekil LC-08
LC botları kablo boyutuna göre değişir-0.9, 2.0, 3.0 ve uniboot.
Renkler de endüstri konvansiyonlarını takip eder:
- Mavi → LC/UPC
- Yeşil → LC/APC
- Aqua / Bej → çok modlu sistemler (OM3/OM4)
Neden Farklı LC Yapıları Farklı Parçalar Kullanır?
Tüm LC konnektörleri aynı optik çekirdeği paylaşsa da, mekanik yapı kablo çapına ve uygulamaya uyum sağlamalıdır:
- Daha büyük kablolar → daha güçlü arka muhafaza ve bagaj
- Daha fazla Kevlar → kıvrımlı halka gerektirir
- Kalın kablolar (3,0 mm) → ek bir sıkma manşonu gerektirir
- Dubleks ve uniboot → tamamen farklı dış gövde tasarımı
- Isı büzüşmeli tip → saha sonlandırması için optimize edilmiştir
- Uniboot → yüksek yoğunluklu kablolama için optimize edilmiştir
Her bir bileşen, sadece “tasarım çeşitliliği” için değil, açık bir mekanik veya optik amaç için mevcuttur.”
Üretimle İlgili Hususlar & Kalite Notları
İyi üretilmiş bir LC konnektör büyük ölçüde hassas üretime bağlıdır:
- Yüksük eşmerkezliliği ekleme kaybını doğrudan etkiler.
- Hizalamayı korumak için iç boru yüksükle eşleşmelidir.
- Yay basıncı sabit fiziksel teması belirler.
- Kıvırma hassasiyeti uzun vadeli gerilme mukavemetini etkiler.
Modern fabrikalar tutarlılığı korumak için otomatik montaj fikstürleri kullanır.
YingFeng Communication, LC bileşenlerini ve yüksüklerini büyük hacimlerde üretir ve GR-326 performans kriterlerini takip ederek küresel telekom gereksinimleriyle uyumluluk sağlar.
Doğru LC Konnektör Yapısı Nasıl Seçilir?
Basit bir kılavuz:
- Standart bağlantı kabloları için: LC 2.0 mm
- Saç örgüsü için: LC 0,9 mm
- Endüstriyel/dış mekan için: LC 3.0 mm
- Veri merkezi yüksek yoğunluklu panelleri için: LC uniboot
- Yerinde sonlandırma için: Isıyla daralan LC
- Dubleks uygulamalar için: Dubleks LC veya dubleks uniboot
Bu yapıları anlamak, montajcılar, mühendisler ve satın alma ekipleri için doğru LC versiyonunu seçmeyi çok daha kolay hale getirir.
SSS - LC Konnektör Hakkında Sık Sorulan Sorular
0,9 mm, 2,0 mm ve 3,0 mm LC konnektörler arasındaki fark nedir?
0,9 mm çoğunlukla pigtailler ve dahili cihaz kablolaması için kullanılırken, 2,0 mm patch cordlar için en yaygın boyuttur.
3.0 mm LC konnektörler bir kıvrımlı manşon ile güçlendirilmiştir ve daha yüksek mekanik mukavemet gerektiren uygulamalarda kullanılır.
LC konnektöründeki kıvrım halkası ve kıvrım manşonunun işlevi nedir?
Sıkma halkası, 1,2/2,0/3,0 mm kabloların Kevlar ipliğini sabitler.
Sıkma manşonu (küçük sıkma borusu) yalnızca 3,0 mm LC konnektörlerde ek mekanik güçlendirme sağlamak için kullanılır.
LC uniboot konnektörleri ters polarite yapabilir mi?
Evet. Şekil LC-07'de gösterilen model de dahil olmak üzere birçok LC uniboot tasarımı, konektörü yeniden sonlandırmadan polaritenin tersine çevrilmesine izin verir. Bu özellik veri merkezi ortamlarında oldukça faydalıdır.
Bir LC konnektöründe iç tüp (iç muhafaza) ne için kullanılır?
İç tüp, yüksüğü hassas hizalamada tutar ve sabit eksenel konumlandırma sağlar. Düşük ekleme kaybını ve tutarlı optik performansı korumak için gereklidir.
Uygulamam için doğru LC konnektör yapısını nasıl seçerim?
Yama kabloları için LC 2,0 mm; pigtailler için LC 0,9 mm; endüstriyel veya dış mekan kabloları için LC 3,0 mm; yüksek yoğunluklu veri merkezleri için LC uniboot; ve sahada sonlandırma için ısı büzüşmeli tip LC konektörleri seçin.
Sonuç
LC konnektörü küçük görünebilir, ancak içinde yüksükler, yaylar, iç borular, muhafazalar, kıvrım parçaları ve botlardan oluşan yüksek mühendislik ürünü bir montaj vardır.
Her bir bileşeni ve 0,9 mm, 1,2/2,0 mm, 3,0 mm, dubleks ve uniboot versiyonları arasındaki farkları anlayarak, kullanıcılar kablo tipleri ve uygulama ihtiyaçları için doğru yapıyı seçebilirler.
Net yapı bilgisi sadece kuruluma yardımcı olmakla kalmaz, aynı zamanda uzun vadeli optik performans ve sistem güvenilirliği sağlar.
