Si vous venez d'entrer dans le monde de la fibre optique, tous les termes techniques et les abréviations peuvent vous sembler insurmontables. C'est pourquoi j'ai créé cette série de glossaires sur la fibre optique, afin de vous aider à comprendre la signification réelle de ces termes, de la manière la plus simple possible.

Je vous expliquerai tout du point de vue d'un connaisseur du secteur, en utilisant de vraies photos chaque fois que je le peux (et pas seulement des rendus fantaisistes). J'évite également les explications trop complexes, en gardant un langage clair et direct, afin que vous puissiez être sûr de comprendre la véritable signification de ces termes après la lecture.

Aujourd'hui, nous allons parler de : l'atténuation.

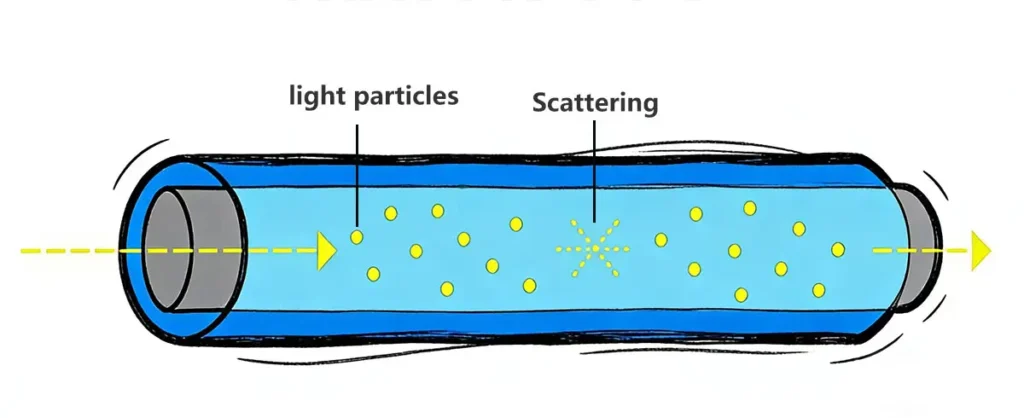

Qu'est-ce que l'atténuation de la fibre optique ? Détails

TABLE DES MATIÈRES

Qu'est-ce que l'atténuation de la fibre optique ?

Restons simples :
L'atténuation de la fibre optique désigne la perte de signal lorsque la lumière se propage dans une fibre.

Lorsque la lumière pénètre à une extrémité d'une fibre, elle ne ressort jamais avec la même intensité à l'autre extrémité. Une partie du signal est toujours perdue en cours de route. Cette perte est appelée atténuation de la fibre optique.

C'est normal. Cela se produit dans tous les réseaux à fibre optique, quelle que soit la qualité de la fibre.
La clé n'est pas d'éliminer l'atténuation, mais de la comprendre, de la contrôler et de concevoir en tenant compte de celle-ci.

Pourquoi l'atténuation se produit-elle dans les fibres optiques ?

Imaginez que vous criez à un ami à travers un long couloir.
Plus votre voix se propage loin, plus elle s'affaiblit. Les murs absorbent une partie du son, l'air le disperse et la distance fait le reste.

La lumière dans la fibre optique se comporte de la même manière.

À mesure que le signal lumineux se propage, une partie de son énergie se perd progressivement. Lorsqu'il atteint le récepteur, le signal est plus faible qu'au départ. Cette perte progressive d'intensité du signal est ce que l'on appelle l'atténuation dans les fibres optiques.

Alors, quand les gens demandent, “ Qu'est-ce qui cause l'atténuation dans les fibres optiques ? ”, la réponse courte est : Physique et conditions réelles.

Principales causes de l'atténuation de la fibre optique

Voyons maintenant les principales causes.

Absorption

Une partie de l'énergie lumineuse est absorbée par le verre et convertie en chaleur.
Il s'agit là d'une des causes fondamentales de l'atténuation, qui ne peut être complètement évitée.

C'est pourquoi on parle souvent d'atténuation et d'absorption ensemble.

Diffusion

Toute la lumière ne se propage pas parfaitement en ligne droite. De minuscules imperfections dans le verre provoquent la diffusion d'une partie de la lumière dans différentes directions.
Le type le plus courant est diffusion de Rayleigh, et c'est en fait le facteur qui contribue le plus à l'atténuation dans les fibres monomodes modernes.

Quand les gens demandent, “ Qu'est-ce qui cause la plupart des atténuations dans les fibres optiques ? ”, la dispersion est généralement la réponse la plus fréquente.

Perte due à la flexion

La fibre n'aime pas les courbures serrées.

  • Macro-flexion : grands coudes visibles
  • Microflexion : petits plis causés par la pression, une mauvaise gestion des câbles ou des attaches trop serrées

Les deux peuvent forcer la lumière à s'échapper du cœur, augmentant ainsi l'atténuation.

Comment mesurer l'atténuation (explication simple)

L'atténuation est mesurée en décibels (dB).

La formule de base utilisée en fibre optique est la suivante :

Atténuation (dB) = 10 × log₁₀ (P_in / P_out)

Il n'est pas nécessaire d'aimer les mathématiques pour comprendre ce que cela signifie.

  • P_in est la puissance optique d'entrée
  • P_out est la puissance optique de sortie

Si la perte de puissance est plus importante, la valeur dB augmente.

Voici l'idée clé à retenir :
👉 Atténuation plus élevée = perte de signal plus importante

Et comme le dB est une unité logarithmique, de petits nombres peuvent représenter de grandes différences dans la puissance du signal.

Valeurs d'atténuation typiques dans la fibre optique

Pour rendre l'atténuation plus pratique, il est utile de savoir à quoi ressemble une situation “ normale ”.

Pour fibre monomode:

  • Autour de 0,35 dB/km à 1310 nm
  • Autour de 0,20 dB/km à 1550 nm

Pour fibre multimode:

  • Atténuation plus élevée, en particulier à des longueurs d'onde plus courtes telles que 850 nm

Ces valeurs expliquent pourquoi les systèmes longue distance privilégient la fibre monomode et des longueurs d'onde spécifiques.

L'atténuation est l'un des premiers chiffres que les ingénieurs examinent lorsqu'ils conçoivent une liaison fibre optique.

Qu'est-ce qu'un atténuateur à fibre optique ?

Cela peut sembler déroutant au premier abord, mais parfois, l'atténuation est en fait intentionnelle.

Un atténuateur à fibre optique est un dispositif qui réduit volontairement la puissance du signal.
En d'autres termes, cela ajoute une atténuation contrôlée au système.

Pourquoi quelqu'un voudrait-il cela ?

  • Pour protéger les récepteurs sensibles d'une puissance optique excessive
  • Équilibrer les niveaux de signal dans un réseau
  • Pour simuler les conditions réelles pendant les essais

Ainsi, lorsque vous entendez le terme « atténuateur » dans le domaine de la fibre optique, rappelez-vous :
👉 C'est un outil, pas un problème.

Comment l'atténuation affecte les réseaux à fibre optique réels

Dans les réseaux réels, l'atténuation détermine :

  • Quelle distance un signal peut-il parcourir ?
  • Si un lien fonctionnera de manière fiable
  • Quelle est la marge d'un système ?

C'est pourquoi les ingénieurs calculent ce qu'on appelle un budget des pertes. Ils s'additionnent :

  • Atténuation de la fibre optique
  • Perte de connecteur
  • Perte de raccordement
  • Marge de sécurité

Si la perte totale est trop élevée, le signal risque de ne pas atteindre correctement le récepteur.

C'est également là que la qualité est importante.
Des connecteurs à faible perte, un polissage stable et une fabrication bien contrôlée contribuent à maîtriser l'atténuation. Du point de vue de l'usine, une production constante et des tests appropriés jouent un rôle essentiel dans les performances réelles.

L'atténuation de la fibre optique est-elle toujours néfaste ?

Le document GR-326 est-il obligatoire pour tous les connecteurs ?

Non. L'atténuation est normale et inévitable. L'objectif est de la maintenir dans des limites acceptables.

La diffusion et l'absorption à l'intérieur de la fibre en sont les principales causes, suivies par la flexion et une mauvaise installation.

Pas exactement. L'atténuation fait référence à la perte de signal sur la distance, tandis que la perte d'insertion fait généralement référence à la perte causée par les connecteurs, les épissures ou les composants.

Utilisez un acheminement correct des câbles, évitez les courbures serrées, choisissez des composants à faible perte et suivez les bonnes pratiques d'installation.

Parce que la lumière interagit différemment avec le verre selon les longueurs d'onde. Certaines longueurs d'onde se propagent plus efficacement que d'autres.

Conclusion : l'atténuation est normale, le contrôle est la clé

L'atténuation de la fibre optique n'est pas un défaut. Elle fait naturellement partie du comportement de la lumière dans le monde réel.

Une fois que vous comprenez les causes de l'atténuation, comment elle est mesurée et comment elle affecte la conception du réseau, vous pouvez la gérer en toute confiance. Avec une planification adéquate, des composants de qualité et de bonnes pratiques d'installation, l'atténuation reste prévisible et contrôlable.

Et c'est exactement sur cela que reposent les réseaux fibre optique modernes :
pas une perte nulle, mais une perte bien gérée.
