Si acabas de adentrarte en el mundo de la fibra óptica, todos los términos técnicos y abreviaturas pueden resultarte abrumadores. Por eso he creado este serie de glosarios sobre fibra - para ayudarle a entender lo que significan realmente estos términos, de la forma más sencilla posible.
Te lo explicaré todo desde el punto de vista de un experto del sector, utilizando fotos reales siempre que pueda (no sólo renders extravagantes). También evito las explicaciones demasiado complejas, manteniendo un lenguaje claro y directo, para que puedas estar seguro de que entenderás el significado real de estos términos después de leerlos.
Hoy vamos a hablar de: Conector de fibra LC
ÍNDICE
¿Qué es un conector de fibra óptica LC?

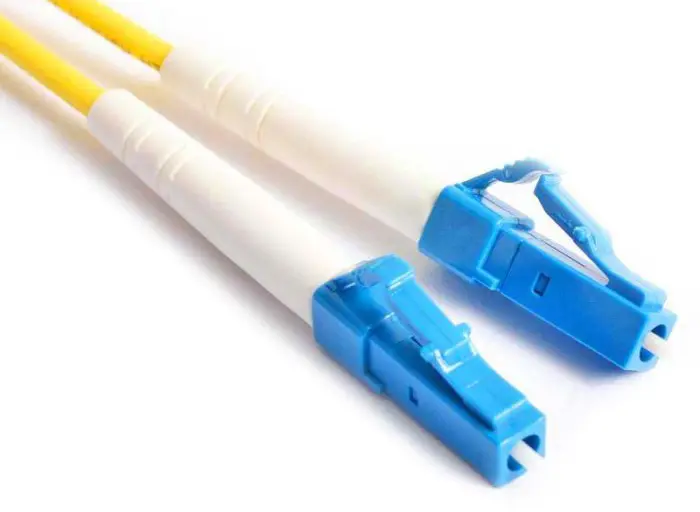

En Conector de fibra LC es un pequeño conector de tipo enchufable que se utiliza para conectar fibras ópticas entre sí. Si alguna vez has visto un cable Ethernet (RJ45), puedes pensar en el conector LC como una “versión de fibra óptica” de esa idea, pero mucho más pequeño y preciso.
LC“ significa Conector Lucent, una norma desarrollada originalmente por Lucent Technologies. Hoy en día, se ha convertido en uno de los conectores de fibra más utilizados del mundo.
El conector LC destaca por su tamaño compacto. Tiene la mitad de tamaño que un conector SC, lo que significa que caben más puertos en el mismo espacio. Por eso está presente en todas las redes modernas, especialmente en los centros de datos.
👉 En términos sencillos:
Conector de fibra LC = interfaz de conexión de fibra pequeña, rápida y fiable
Por qué son tan populares los conectores de fibra LC
Si observas casi cualquier conmutador o panel de conexiones moderno, verás que hay muchos puertos de fibra pequeños y muy juntos. Lo más probable es que sean conectores LC.
La razón es sencilla. espacio y eficacia.
En comparación con los conectores antiguos, los conectores LC permiten una densidad de puertos mucho mayor. En entornos como centros de datos donde cada unidad de rack importa, esto marca una gran diferencia. Puede duplicar el número de conexiones sin aumentar el espacio.
Otra razón clave es la mecanismo de enclavamiento. Los conectores LC utilizan un diseño similar al de un clip de estilo RJ, que ofrece un claro “clic” al insertarse. Parece sencillo, pero en el trabajo de instalación real, esto importa mucho: reduce los errores y garantiza una conexión estable.
Desde el punto de vista del rendimiento, los conectores LC también ofrecen resultados muy estables. La pérdida de inserción típica es de unos ≤0,3 dB y, cuando están bien terminados, la pérdida de retorno puede alcanzar ≥50 dB o más (especialmente en los tipos APC).
Desde el punto de vista de una fábrica, la uniformidad lo es todo. Un conector de fibra óptica LC bien fabricado no sólo funciona, sino que funciona igual en miles o millones de unidades. Eso es lo que lo hace fiable en despliegues a gran escala.
Conector de fibra LC frente a SC: ¿Cuál es la diferencia?
Esta es una de las preguntas más frecuentes de los principiantes:
“¿Debo usar LC o SC?”
La respuesta corta es: depende de la aplicación.
He aquí una rápida comparación:
| Característica | Conector LC | Conector SC |
|---|---|---|
| Talla | Pequeño (alta densidad) | Más grande |
| Tipo de cierre | Cierre tipo RJ | Push-pull |
| Utilización | Centros de datos, paneles de alta densidad | FTTH, redes de telecomunicaciones |
| Densidad de puertos | Alta | Medio |
En términos prácticos:
- Los conectores LC son preferibles en centros de datos y entornos de alta densidad
- Los conectores SC siguen siendo habituales en telecomunicaciones tradicionales y FTTH despliegues
Si trabaja con equipos modernos, especialmente conmutadores o módulos SFP, LC es casi siempre la opción por defecto.
Tipos de conectores de fibra LC
Aunque la gente suele decir simplemente “conector LC”, en realidad existen varias variantes. Entenderlas ayuda a evitar errores comunes durante la selección.
Por tipo de fibra
Los conectores LC pueden utilizarse con ambos:
- Fibra monomodo (OS2) - utilizado para la transmisión a larga distancia
- Fibra multimodo (OM1-OM5) - para redes de alta velocidad a corta distancia
Si se trata de enlaces de larga distancia, lo más probable es que utilice un conector LC de fibra monomodo.
Por pulido de cara final
Esto afecta a la reflexión de la señal:
- LC UPC (azul) - estándar, uso general
- LC APC (verde) - en ángulo, mejor pérdida de retorno
En proyectos reales, los conectores APC se utilizan a menudo en sistemas en los que hay que minimizar la reflexión, como las redes PON.
Por estructura
- Simplex LC - una fibra
- LC dúplex - dos fibras (envío + recepción)
Si imaginas LC dúplex, es como si un “par” trabajara junto: uno transmite y el otro recibe.
Explicación de la estructura de los conectores de fibra óptica LC
Para entender realmente cómo funciona un conector de fibra LC, es útil mirar en su interior.
Tomemos un ejemplo común: Conector APC LC monomodo de 2,0 mm
Un conector LC típico incluye:
- Tapa guardapolvo (protege la cara frontal)
- Virola (componente óptico central)
- Muelle (garantiza una presión y alineación adecuadas)
- Cuerpo del conector
- Anillo de engarce
- Bota (manguito de cola)
- Tubo interior (evita que el pegamento fluya hacia atrás)
Entre todas estas partes, la casquillo cerámico es la más crítica. Es la parte que realmente alinea los núcleos de fibra. Incluso una pequeña desviación aquí puede afectar a la pérdida de inserción y la pérdida de retorno.
La experiencia demuestra que muchos de los problemas de conexión no se deben a la fibra en sí, sino a la estructura del conector o al estado de los extremos.
Cómo se terminan los conectores de fibra LC
En muchos casos, los conectores LC no se compran como unidades totalmente montadas. En su lugar, se suministran como componentes y se montan en fábrica o in situ.
El proceso de rescisión puede parecer sencillo, pero en la práctica requiere precisión.
El proceso general es el siguiente:
- En primer lugar, se colocan en la fibra la bota, el anillo de engarce y los componentes de la carcasa.
- A continuación, se pela la fibra (normalmente unos 3 cm), se limpia con alcohol y se prepara para su inserción.
A continuación viene un paso crítico - inyectar adhesivo en la virola. Una vez que una pequeña cantidad de pegamento rellena la virola, una se inserta detrás un tubo interior transparente. Este pequeño tubo desempeña una función importante: impide que el adhesivo retroceda y entre en contacto con el muelle.
A continuación, la fibra se inserta con cuidado a través del tubo interior y en la férula. Cuando la punta de la fibra alcanza la cara del extremo, el conector está listo para el curado.
A continuación, el conector se introduce en un horno de curado (normalmente unos 15 segundos). Una vez curado, el conector se fija mecánicamente mediante el anillo de engarce y, por último, se pule la cara del extremo.
Si hay un paso que realmente define la calidad, es el pulido. Una cara final mal pulida puede aumentar drásticamente las pérdidas.
En instalaciones reales, los problemas más comunes son:
- Rotura de fibras durante el decapado
- Demasiado o demasiado poco adhesivo
- Pulido deficiente que provoca grandes pérdidas
Por eso, en los grandes proyectos se suelen preferir los conectores preterminados de fábrica: reducen los riesgos in situ.
¿Dónde se utilizan los conectores LC?
Los conectores LC se utilizan prácticamente en todas las redes de fibra modernas, pero son especialmente dominantes en:
- Centros de datos
- Paneles de fibra óptica
- Conmutadores y enrutadores de red
- Sistemas de cableado de alta densidad
Si abre un bastidor de servidor hoy en día, es muy probable que vea conectores LC en su interior. Se han convertido en el estándar de las conexiones ópticas de alta velocidad.
Problemas comunes con los conectores de fibra LC
Aunque los conectores LC son fiables, siguen surgiendo problemas, y la mayoría de ellos son sorprendentemente sencillos.
En la práctica, los problemas más comunes son:
- Caras extremas sucias → mayor pérdida de inserción
- Casquillos rayados → pérdida de retorno deficiente
- Pestillo dañado → conexión inestable
- Flexión excesiva → atenuación de la señal
Una cosa de la que muchos ingenieros se dan cuenta después de cierta experiencia es la siguiente:
👉 La mayoría de los problemas de fibra no son “problemas de fibra”, sino de conectores o de manipulación.
Una rápida limpieza o inspección suele solucionar lo que parece un fallo grave.
