إذا سبق لك أن نظرت إلى تركيبات الألياف الضوئية وتساءلت: “لماذا هناك كل هذه الألوان؟” — فأنت لست وحدك. من كابلات الألياف الضوئية إلى الموصلات والمحولات، الألوان موجودة في كل مكان في عالم الألياف الضوئية. لكن هذه الألوان ليست مجرد مظهر خارجي — فهي تحمل معنى حقيقيًا.

في هذه المقالة، سنتخطى النظرية العميقة وننتقل مباشرة إلى الموضوع. باستخدام لغة بسيطة وأمثلة مرئية، سنشرح ما يمثله كل لون وكيف يتم استخدامه في التطبيقات العملية — حتى تتمكن من التعرف على أنواع الألياف ومكوناتها في لمح البصر.

أسلاك توصيل ألياف بصرية متنوعة بألوان موصلات مختلفة بما في ذلك UPC الأزرق وAPC الأخضر.

ما هو رمز ألوان الألياف البصرية؟ (نظرة عامة على معايير الصناعة)

رموز ألوان الألياف البصرية هي أنظمة ألوان موحدة تستخدم لتحديد:

  • أنواع الألياف (أحادية النمط / متعددة النمط)
  • الأرقام الأساسية داخل الكابلات متعددة الألياف
  • أنماط تلميع الموصلات والمحولات
  • أنابيب عازلة ومجموعات ألياف شريطية

يتم تحديد هذه الرموز بشكل أساسي من خلال:

• TIA/EIA-598-C — معيار رموز الألوان الأساسية

تستخدم على نطاق واسع في أمريكا الشمالية وعلى الصعيد الدولي في تصنيع الأغلفة الليفية والأنابيب العازلة والخيوط الليفية.

• IEC 60794 — المعيار الدولي لتصنيع الكابلات

غالبًا ما يُشار إليه في التطبيقات الأوروبية والعالمية.

• سلسلة ITU-T G — تعريفات أنواع الألياف (على سبيل المثال، G.652D، G.657A1)

يحدد أداء الألياف، وليس الألوان، ولكنه يستخدم مع معايير الألوان.

في جميع أنحاء العالم،, لا يزال TIA-598-C هو نظام الألوان الأكثر استخدامًا, ، وهذا المقال يستند إليه بشكل أساسي.

جدول رموز الألوان لـ 12 ليفًا (TIA-598-C)

أكثر أنظمة ألوان الألياف أساسية هو تسلسل 12 لونًا, ، يستخدم في:

  • ضفائر

  • كابلات التوزيع

  • ألياف الشريط

  • أنابيب عازلة

  • كابلات ذات 12 و 24 و 48 نواة

فيما يلي التسلسل القياسي الكامل:

الأرقام من 1 إلى 12 تتوافق مع الألوان الأزرق والبرتقالي والأخضر والبني والرمادي والأبيض والأحمر والأسود والأصفر والبنفسجي والوردي والأزرق المائي.

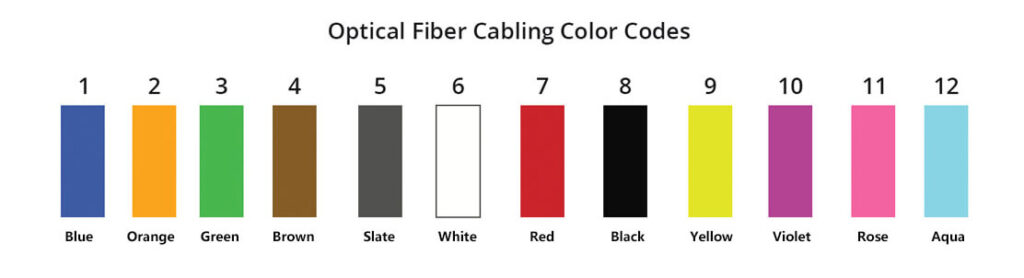

جدول رموز ألوان الألياف البصرية - 12 ليفًا

هذا هو الأساس الجوهري لجميع أنواع الترميز اللوني للألياف البصرية تقريبًا.

رمز الألوان لـ 24 و 48 و 72 ليفًا (تسلسل تكرار الألوان)

عندما تحتوي الكابلات على أكثر من 12 ليفًا، فإن نمط الألوان ببساطة يتكرر كل 12 نواة.

مثال لـ 24 ليفًا:

رقم الألياف اللون
1-12
أزرق → أكوا
13-24
أزرق → أكوا

مثال لـ 48 ليفًا:
رقم الألياف اللون المجموعة
1-12
أزرق → أكوا
المجموعة 1
13-24
أزرق → أكوا
المجموعة 2
25-36
أزرق → أكوا
المجموعة 3
37-48
أزرق → أكوا
المجموعة 4

مثال لـ 72 ليفًا:
رقم الألياف اللون المجموعة
1-12
أزرق → أكوا
المجموعة 1
13-24
أزرق → أكوا
المجموعة 2
25-36
أزرق → أكوا
المجموعة 3
37-48
أزرق → أكوا
المجموعة 4
49-60
أزرق → أكوا
المجموعة 5
61-72
أزرق → أكوا
المجموعة 6

ينطبق هذا النمط على جميع الكابلات الداخلية متعددة الألياف تقريبًا.

رمز لون ألياف الشريط (المستخدم في MPO/MTP ومراكز البيانات)

ألياف الشريط عبارة عن شرائط مسطحة مكونة من 12 ليفًا مرتبة في صف واحد.
إنهم يتبعون نفس تسلسل الألوان الـ 12, ، ولكن مع قاعدة إضافية:

رقم الشريط = اللون الأساسي للمخزن المؤقت / علامات الحبر

إذن المنطق هو:

  • لون الألياف (داخل الشريط): أزرق → أكوا (1–12)
  • تحديد الشريط: نقاط حبر أو خطوط أو أرقام مطبوعة

بالنسبة للخطوط الرئيسية MPO ذات 24 ليفًا (شريطان):

  • الشريط A = 12 ليفًا (أزرق → أكوا)
  • الشريط B = 12 ليفًا آخر (أزرق → أزرق مائي، مع علامات)

هذا التوحيد يجعل كابلات مركز البيانات أسهل بكثير في التعرف عليه

رمز لون ألياف الشريط (المستخدم في MPO/MTP ومراكز البيانات)

في الكابلات ذات الأنابيب السائبة (الخارجية والرئيسية)، فإن أنابيب العازلة نفسها استخدم أيضًا تسلسل الألوان الـ 12.

داخل كل أنبوب، خيوط الألياف اتبع مرة أخرى نفس تسلسل الألوان ذي 12 لونًا.

تسمح هذه البنية للكابلات بدعم 144 أو 288 أو حتى 432 ليفًا.

رموز ألوان غلاف الألياف (أحادي النمط / متعدد النمط)

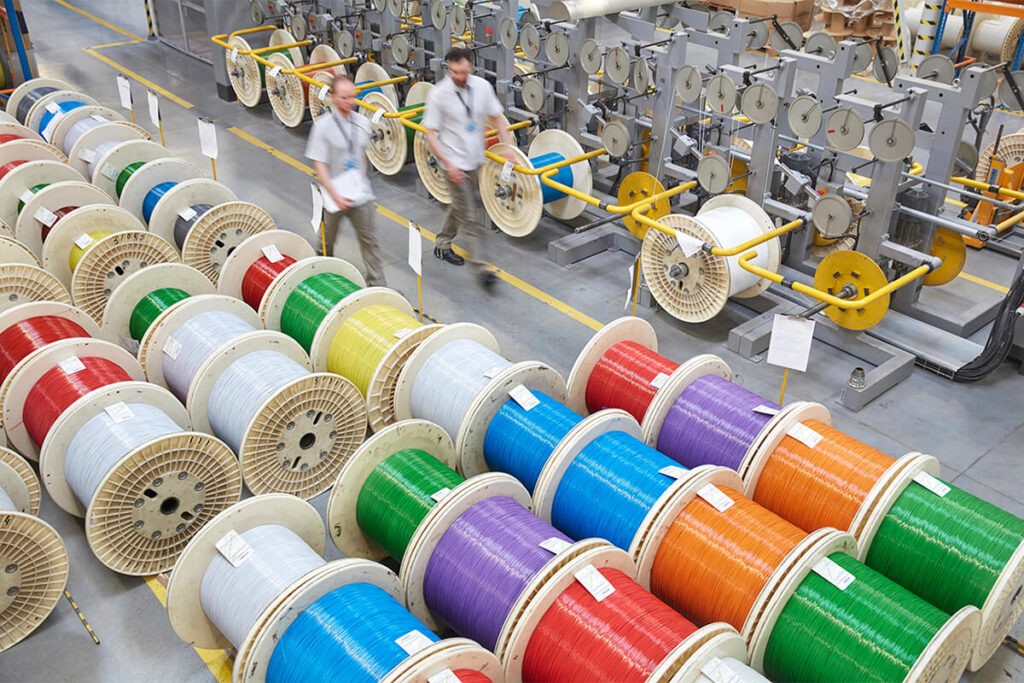

صورة مستودع تُظهر كابلات الألياف البصرية بألوان أغلفة متعددة بما في ذلك الأصفر والأزرق المائي والبرتقالي.

مصدر الصورة: NAR

ألوان غلاف الألياف تحدد نوع الألياف, ، خاصة بالنسبة للكابلات التوصيلية.

نوع الألياف الرمز القياسي لون السترة الاستخدام الشائع
الوضع الفردي
نظام التشغيل 1 / نظام التشغيل 2
أصفر
الشبكة الأساسية، المسافات الطويلة، الاتصالات
متعدد الأنماط
OM1
برتقالي
الشبكة المحلية القديمة
متعدد الأنماط
OM2
برتقالي
جيجابت قصير المدى
متعدد الأنماط
OM3
أكوا
10G / 40G / 100G
متعدد الأنماط
OM4
أزرق مائي أو أرجواني
متعدد الأوضاع عالي الأداء
متعدد الأنماط
OM5
أخضر ليموني
SWDM، مراكز البيانات عالية الكثافة

رموز ألوان الموصلات والمحولات (UPC / APC / متعدد الأوضاع)

على الرغم من عدم وجود توحيد عالمي، إلا أن معظم الشركات المصنعة تتبع معايير Telcordia GR-326.

اللون الاستخدام الشائع المعنى
أزرق
SC/UPC، LC/UPC
ملمع UPC
أخضر
SC/APC، LC/APC
ملمع APC (8°)
بيج
OM1/OM2 متعدد الأوضاع
62.5/125 أو أوائل 50/125
أكوا
OM3/OM4 متعدد الأوضاع
50/125 متعدد الأوضاع عالي السرعة
أرجواني / بنفسجي
أنظمة OM4+ و MPO
متعدد الأوضاع المحسّن
أحمر
المخففات
يشير إلى التوهين أو تحذير الليزر
أسود
MPO/MTP، FC
موصلات متعددة الألياف أو قديمة

نصيحة: يجب أن يكون UPC (أزرق) و APC (أخضر) لا تخلط أبدًا.

مثال على لون موصل UPC مقابل APC (أزرق أخضر)

على الرغم من عدم وجود توحيد عالمي، إلا أن معظم الشركات المصنعة تتبع معايير Telcordia GR-326.

الأخطاء الشائعة ونصائح من واقع الحياة

هذه هي المشكلات العملية التي غالبًا ما تظهر في عمليات التثبيت الفعلية:

1. الخلط بين OM3 و OM4 (كلاهما Aqua)

بعض الشركات المصنعة تستخدم:

  • أكوا لـ OM3
  • أرجواني أو بنفسجي لـ OM4

تحقق دائمًا من الطباعة الموجودة على غلاف الكابل.

2. بافتراض أن ألوان غلاف الكابلات الخارجية تتبع المعايير

لا يفعلون ذلك.
معظم الكابلات الخارجية سوداء اللون لمقاومة الأشعة فوق البنفسجية.

3. الاعتماد فقط على ألوان الموصلات

خطر خاص على MPO:

  • يمكن أن يكون MPO الأسود متعدد الأوضاع أو الوضع الأحادي
  • MPO الأخضر = APC، ولكن ليس كل MPO APC أخضر

تحقق دائمًا من القطبية والملصق.

4. خلط UPC (أزرق) و APC (أخضر)

وهذا يؤدي إلى:

  • خسارة إدخال عالية
  • مشاكل الانعكاس
  • احتمال تلف الطوق المعدني

لا تقم أبدًا بتوصيلها مباشرة

الأسئلة الشائعة

ما هو رمز الألوان القياسي لـ 12 ليفًا؟

تسلسل TIA-598-C: أزرق، برتقالي، أخضر، بني، رمادي داكن، أبيض، أحمر، أسود، أصفر، بنفسجي، وردي، أزرق مائي.

ما هو رمز اللون لكابلات 24 ليفًا أو 48 ليفًا؟

يتكرر النمط المكون من 12 لونًا في مجموعات من 12 لونًا.
مثال: 1–12 (أزرق → أكوا)، 13–24 (أزرق → أكوا).

هل ألوان الأغطية الليفية تتبع المعايير دائمًا؟

عادة ما تكون أسلاك التوصيل الداخلية كذلك.
الكابلات الخارجية لا تتلف — فهي عادةً ما تكون سوداء اللون لضمان متانتها.

ماذا تعني ألوان الموصلات الزرقاء والخضراء؟

  • أزرق = UPC
  • أخضر = APC (زاوية 8°)

إنها غير قابلة للتبديل.

ما هو لون OM3 مقابل OM4؟

  • OM3 = أكوا
  • OM4 = أكوا أو ماجنتا/أرجواني حسب الشركة المصنعة.

هل يمكنني الاعتماد على اللون وحده لتحديد نوع الألياف؟

لا. اللون يساعد ولكنه ليس مثالياً — تحقق دائماً من الملصقات وورقات البيانات.

ملاحظات الخبراء من شركة تصنيع الألياف البصرية (منذ عام 1982)

من خلال عقود من إنتاج مكونات الألياف، هذه هي المشكلات الأكثر شيوعًا التي نواجهها:

  • في الأنظمة ذات الموردين المتعددين، قد تكون ألوان الموصلات متعددة الأوضاع غير متسقة.
  • غالبًا ما يخطئ المهندسون الميدانيون في التمييز بين OM4 و OM3 عندما يكون كلاهما باللون الأزرق.
  • تتطلب الكابلات الكبيرة (144F/288F) توثيقًا دقيقًا للألوان — حيث تتضاعف الأخطاء بسرعة.
  • غالبًا ما يقوم الفنيون الجدد بتوصيل موصلات APC (خضراء) بشكل خاطئ بلوحات UPC.

هذه التحديات العملية هي بالضبط السبب وراء وجود الترميز اللوني الموحد.

النهاية

رموز ألوان الألياف الضوئية هي أكثر من مجرد تصميم بصري — فهي أدوات أساسية تجعل شبكات الألياف أسهل في التركيب والصيانة واستكشاف الأعطال وإصلاحها.

من تسلسلات الألوان ذات 12 نواة إلى ألوان الأغلفة متعددة الأوضاع وتحديد لون الموصل، فإن فهم هذه الرموز يضمن الدقة ويمنع الأخطاء المكلفة.
